LM3875的双电源供电音频功率放大电路

相关元件PDF下载：

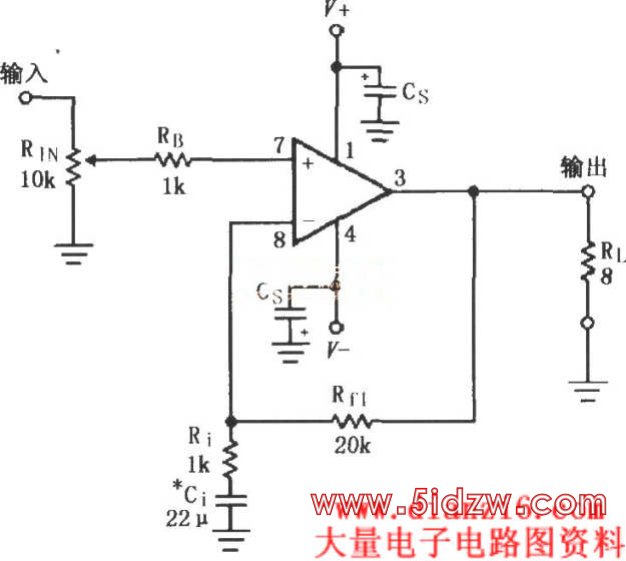

如图所示为LM3875的双电源供电音频功率放大电路。输入信号VIN经过电位器RIN加到LM3875的7脚，功率放大后从3脚输出加到负载电阻RL。在设计印刷电路板时应注意负载电流返回地、输出补偿地和弱电流地要分开走线，大电流走线要尽可能远离输入信号线，以防止高频自激振荡。若出现输出端电流产生电磁波经过空间耦合到输入端造成高频自激振荡的情况，可以用一个50～500pF的小电容跨接在输出端即可消除自激。LM3875具有热保护功能，当温度上升到165℃时电路关断，温度降到155℃时重新开始工作，温度接着又上升，再次上升到165℃就再次关断。使用LM3875时，选用散热片应根据工作时结温低于温度保护起控点的原则，并且散热片与 LM3875接触的热阻要小。LM3875的最大功耗为PD(MAX)=VCC²／(2π²RL)。LM3875的平均功耗为PDAVE=(Vopk／RL)[Vcc／π-Vopk／2]，其中VCC为加在LM3875的总的电源电压；Vopk为输出峰值电压；RL为负载电阻。
