LM3875的单电源供电音频功率放大电路

标签：音频电路,电路图讲解,电路图练习,http://www.5idzw.com LM3875的单电源供电音频功率放大电路,http://www.5idzw.com

相关元件PDF下载：

LM3875

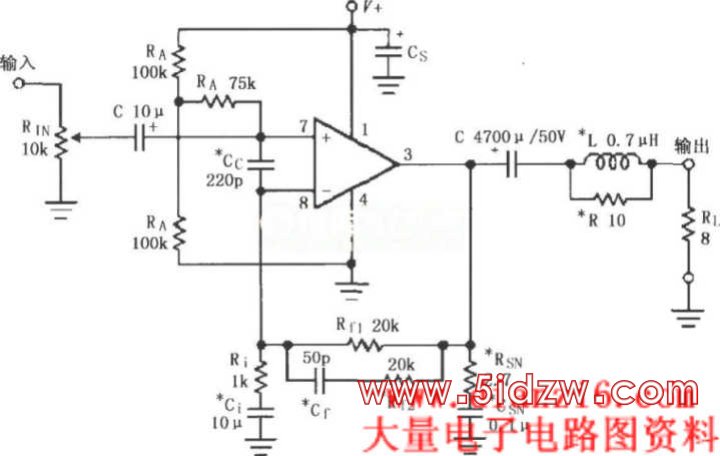

如图所示为LM3875的单电源供电音频功率放大电路。LM3875单电源供电时与双电源供电的基本工作原理相同，不同之处在于：单电源供电时，采用两个100kΩ电阻分压取0．5V+作为偏置电压，经过75kΩ电阻加到LM3875输入端7脚，使输出电压以0．5V+为基准上下变化，因此可以获得最大的动态范围。*元件为根据实际情况可选用的元件，主要用于抑制放大器高频自激振荡；如果没有出现高频自激振荡，放大器工作稳定，则不需要用。，LM3875的单电源供电音频功率放大电路
