LM4903／4905音频功率放大器的典型应用电路(MSOP封装)

标签：音频电路,电路图讲解,电路图练习,http://www.5idzw.com LM4903／4905音频功率放大器的典型应用电路(MSOP封装),http://www.5idzw.com

相关元件PDF下载：

LM4903   LM4905

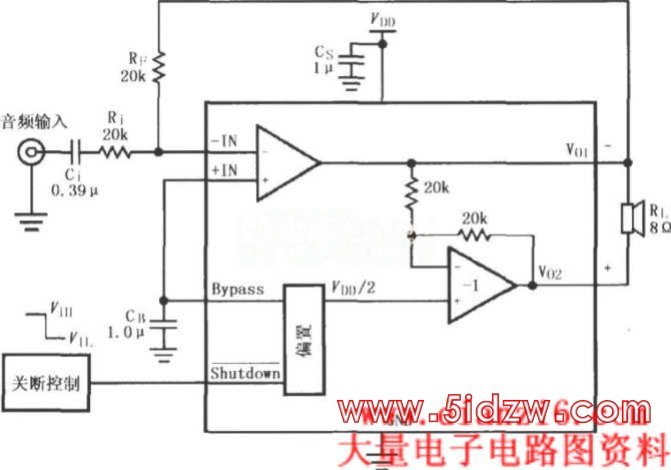

如图所示为LM4903／4905音频功率放大器的典型应用电路(MSOP封装)。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则通过CB交流接地，功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。1脚为逻辑低电平时放大器微功率关断，为逻辑高电平时放大器全功率工作。

，LM4903／4905音频功率放大器的典型应用电路(MSOP封装)
