LM4903/4905高增益音频放大电路

11-21 12:55:23 | http://www.5idzw.com | 音频电路图 | 人气:647
标签:音频电路,电路图讲解,电路图练习,http://www.5idzw.com LM4903/4905高增益音频放大电路,http://www.5idzw.com

相关元件PDF下载:


LM4903   LM4905

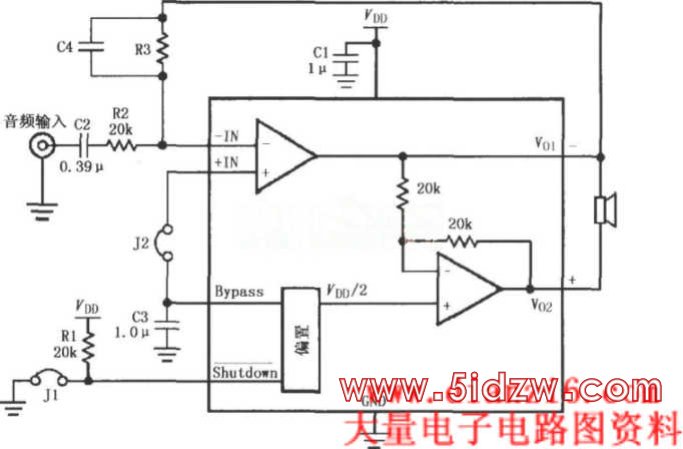

如图所示为LM4903/4905高增益音频放大电路。J1为跳线,当J1断开时1脚接VDD,放大器全功率工作;当J1接通时1脚接地,放大器微功率关断。J2也为跳线,当J2断开时,放大器+IN端悬空,无法得到偏置,放大器不工作;当J2接通时,放大器+IN端得到偏置,放大器工作。

,LM4903/4905高增益音频放大电路
