LM1875单电源供电的音频功率放大电路,http://www.5idzw.com
LM1875
相关元件PDF下载：
LM1875

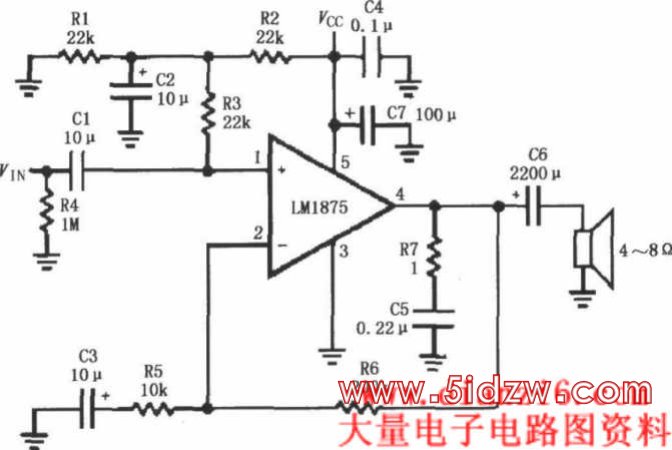

如图所示为LM1875单电源供电的音频功率放大电路。LM1875单电源供电与双电源供电的基本工作原理相同，不同之处在于：单电源供电时，采用R1、R2分压，取1／2VCC作为偏置电压经过R3加到1脚，使输出电压以1／2VCC为基准上下变化，因此可以获得最大的动态范围。
，LM1875单电源供电的音频功率放大电路
