LM1812构成汽车倒车防撞报警器电路图

相关元件PDF下载：

LM1812是一种性能优良，且既能发送又能接收超声波的通用型超声踊集成器件。芯片内部包括：脉冲调制C类振荡器、高增益接收器、脉冲凋制检测器及噪音抑制器。它除了可用于遥控器、报警器、自动门控制及通信方面外，还可用于工业上的料位或液位的测量与控制、测距及测厚等方面，应用雨具广泛。

LM1812外形引脚图

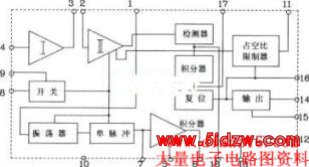

LM1812内部原理框图

特点

LMl812具有如下特点：

a．  可以使用一个发送／接收换能器工作，也可使用两个换能器分别发送和接收超声波。

b．  器件具有互换性。

c．  在电路中使用时不用外接晶体管驱动。

d．  使用时不用外接散热器。

e．器件内部具有保护电路。

f．检测器输出可驱动1A的峰值电流。

g．在水中测距超过30m，在空气中测距超过6m。

h．发送功率可达12w(峰值)。

下表为LMl812超声波专用电路的极限工作参数。

极限工作参数

 LM1812超声波专用器件工作原理图

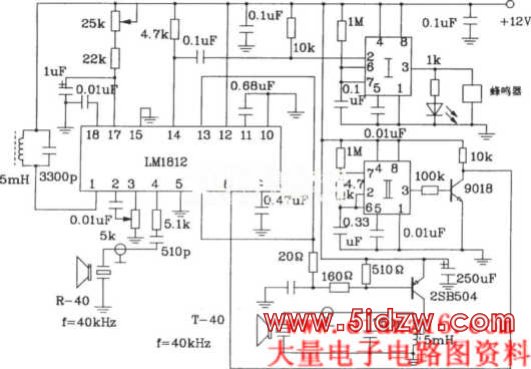

LM1812构成汽车超声波倒车防撞报警器

电路采用LMl812并由时基电路II来控制LM1812的发送与接收(LMl812即发送又接收)。控制距离可用5kΩ的电位器来调节，一般可控制2--3m。
