LM1876的单电源供电音频功率放大电路

11-21 12:56:27 | http://www.5idzw.com | 音频电路图 | 人气:934次
标签：音频电路,电路图讲解,电路图练习,http://www.5idzw.com LM1876的单电源供电音频功率放大电路,http://www.5idzw.com

相关元件PDF下载：


LM1876

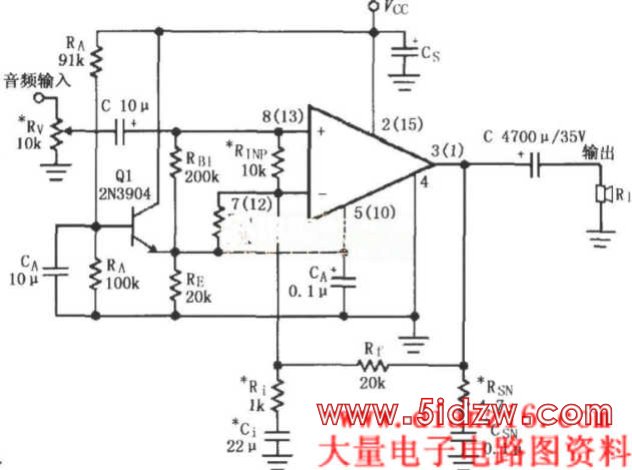

如图所示为LM1876的单电源供电音频功率放大电路。LM1876单电源供电与双电源供电的基本工作原理相同，不同之处在于：单电源供电时，采用91kΩ电阻与100kΩ电阻分压取约1／2VCC作为偏置电压，经过Q1电压跟随器加到LM1876输入端，使输出电压以1／2VCC。为基准上下变化，因此可以获得最大的动态范围。图中“*”为可选用的元件，主要用于抑制放大器高频自激振荡；如果没有出现高频自激振荡，放大器工作稳定，则不需要用。，LM1876的单电源供电音频功率放大电路
