LM4700／4701构成的电桥输出音频功率放大器电路,http://www.5idzw.com
LM4700 LM4701
相关元件PDF下载：
LM4700 LM4701

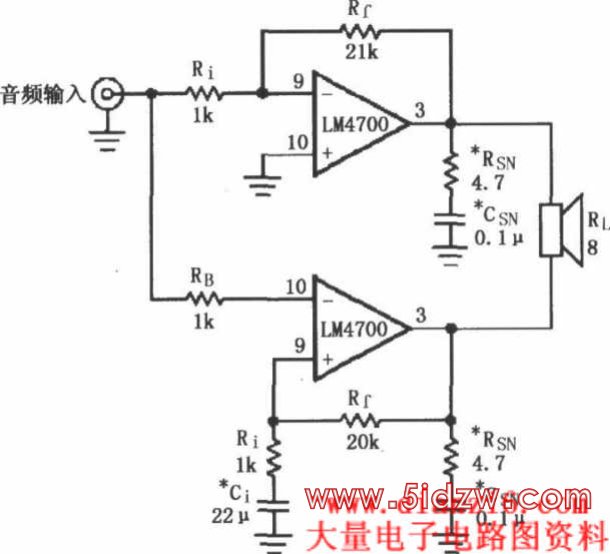

如图所示为用2片LM4700／4701构成的电桥输出音频功率放大器电路。音频输入信号分别由两个隔离电阻Ri和RB加到各自LM4700／4701的输入端9脚、10脚，放大后由3脚输出，分别送到扬声器(负载电阻RL)。两片LM4700／4701实际上形成推挽放大电路。LM4700／4701电桥输出结构功率放大器的特点是：输出信号摆幅大，是单端输出(一端接地)结构的2倍，理论上讲输出功率是单端输出的4倍；输出功率大，加装散热片时应仔细，根据具体应用考虑散热片的参数。
