LM4766双立体声音频功率放大器

相关元件PDF下载：

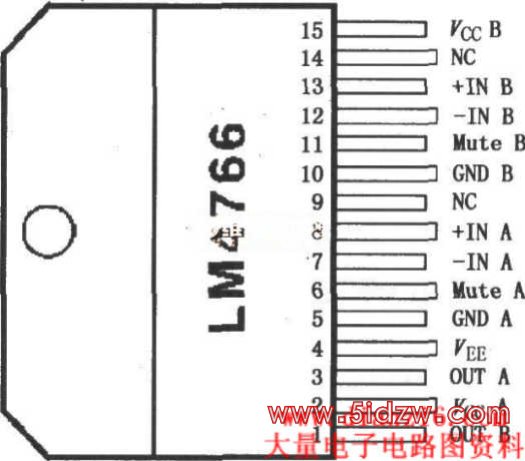

LM4766是双立体声音频功率放大器，采用无隔离“T”封装，每个通道能够输出40W(典型值)连续平均功率；或采用隔离“TF”封装，每个通道能够输出30W(典型值)连续平均功率，带动8Ω负载，总谐波失真及噪声(THD+N)低于0．1％。LM4766利用其自身尖峰瞬间温度保护电路提供固有的动态保护区域(SOA)，使其性能等级高于离散混合放大器。LM4766的每个放大器都有一个独立的平滑过渡渐现／渐隐静噪模式，可以将输出“扑”声降低到最小。额定工作时，LM4766有着极低的本底噪声(2μV)和极低的(THD+N)值(0．06％)，非常适合用于高端立体声电视(TVs)产品和迷你型立体声组件。LM4766的引脚排列如图所示。
