LM4906音频功率放大器的典型应用电路(MSOP封装)

相关元件PDF下载：

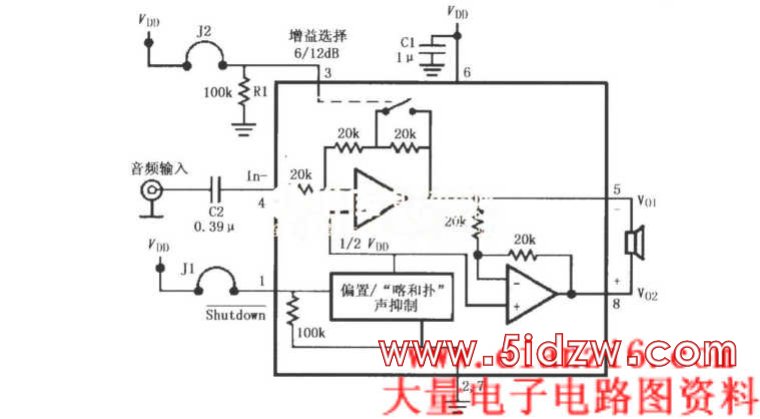

如图所示为LM4906音频功率放大器的典型应用电路(MSOP封装)。音频信号输入后，经过C2耦合加到放大器的反相输入端(4脚)，功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。LM4906内部有两个放大器，第一个放大器的增益可由增益选择端(3脚)控制，3脚为低电平时增益是6dB，3脚为高电平时增益是12dB。第二个放大器增益由内部两个20kΩ电阻固定为1。LM4906以电桥差动形式输出时，功率放大器的增益Av为2×20kΩ／20kΩ或2×40kΩ／20kΩ。当1脚为逻辑低电平时放大器微功率关断，为逻辑高电平时放大器全功率工作。
