由LM1877构成的反相单位增益放大电路

相关元件PDF下载：

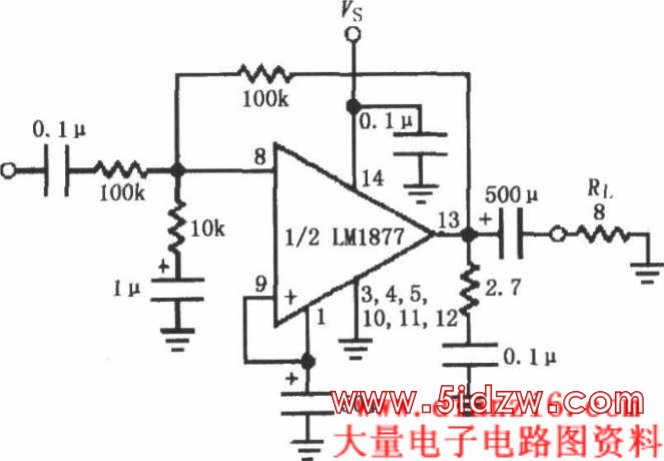

如图所示为由LM1877构成的反相单位增益放大电路。音频信号经过0．1μF电容和100kΩ电阻耦合，加到LM1877的反相输入端8脚，放大后由13脚输出，送到负载电阻RL。由输入端100kΩ电阻与13脚与8脚之间反馈回路的100kΩ电阻的比值确定放大器的增益，因此放大器增益为1，即构成反相单位增益放大器。与输出端13脚并联的2．7Ω电阻、0．1μF电容用于滤除高频噪声。
