由LM1871/1872构成典型遥控发射、接收电路图,http://www.5idzw.com
LM1871 LM1872
相关元件PDF下载：
LM1871 LM1872
LM1871/1872一种大规模无结电遥控发射/接收专用集成电路。
LM1871/1872外形引脚功能图
LM1871内部原理图
LM1872内部原理框图
LMl871／1872无线电遥控专用芯片工作电压范围为3～9V；发射芯片LMl871工作频率可达80MHz，作频率可达80MHz，并可任选；内部含有振荡器、发射器和编码器；通道数可编程，且射频输出功率可调节。一般遥控距离可达几十米。若适当提高电源工作电压，且加上一或两级高放电路，则遥控距离可增至l～2km。
以下图形是由LM1871/1872构成的典型遥控发射/接收电路：

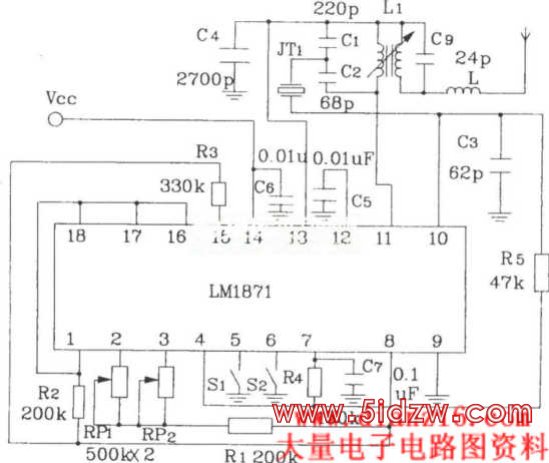

发射电路

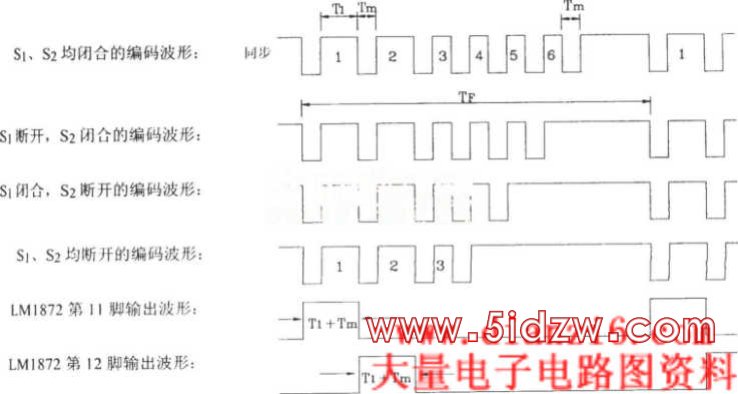

发射电路产生的编码脉冲波形图

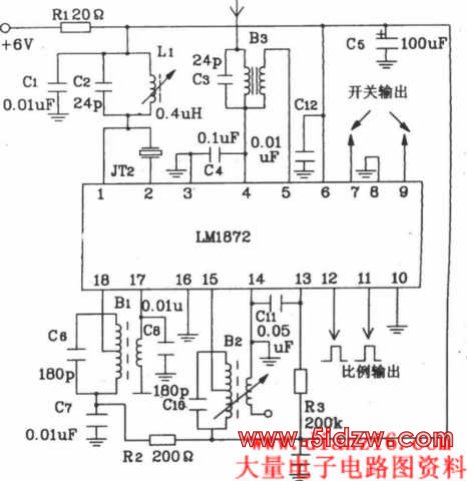

接收电路

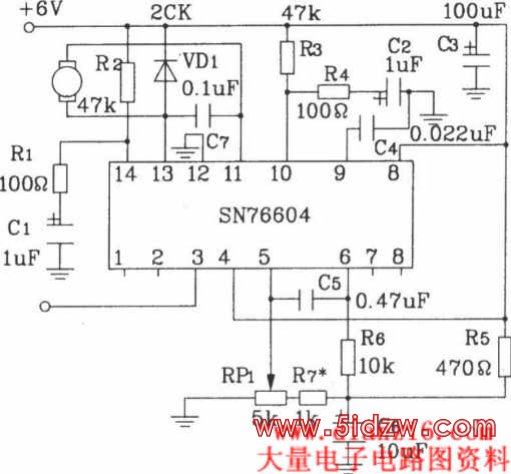

SN6604构成LM1872的随动电路
