由TX-2/RX-2组成的四通道无线遥控玩具汽车

标签：电路图讲解,电路图练习,http://www.5idzw.com 由TX-2/RX-2组成的四通道无线遥控玩具汽车,http://www.5idzw.com

相关元件PDF下载：

TX-2   RX-2   8550   9014   9018

       TX-2/RX-2是一对采用CMOS工艺制造的遥控专用集成电路.它具有功耗低,电源电压适用范围宽,工作稳定可靠,外围元件少等特点.TX-2是编码发射电路,RX-2是与TX-2配套使用的译码接收电路.

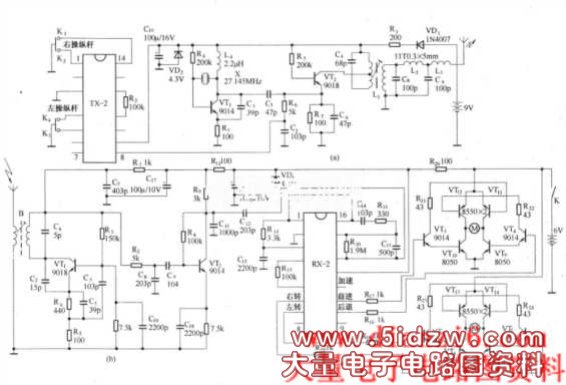

       由TX-2/RX-2组成的四通道无线遥控玩具汽车发射电路如图(a)所示,接收器电路如图(b)所示.

，由TX-2/RX-2组成的四通道无线遥控玩具汽车
