数字遥测温度表(FDD5/JDD5)

标签：电路图讲解,电路图练习,http://www.5idzw.com 数字遥测温度表(FDD5/JDD5),http://www.5idzw.com

相关元件PDF下载：

JNA155   CD4046   AD590   FDD5   JDD5   741   CH279

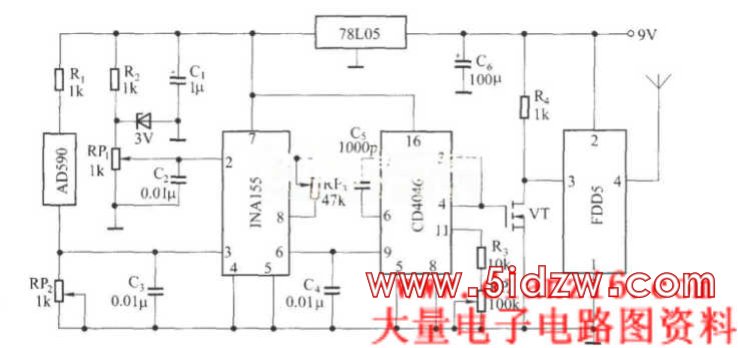

发射电路:

       集成温度传感器AD590组成温度检测电路，将温度的变化转化为输出电流的变化。AD590的输出电流与测量温度成正比，即随着温度的上升，输出电流成1μA/K的恒定比率增大。当输出电流在流经RP₂ 时，在其上端形成电压降，这一电压经电压放大器放大后,作为电压-频率变换器的控制电压.

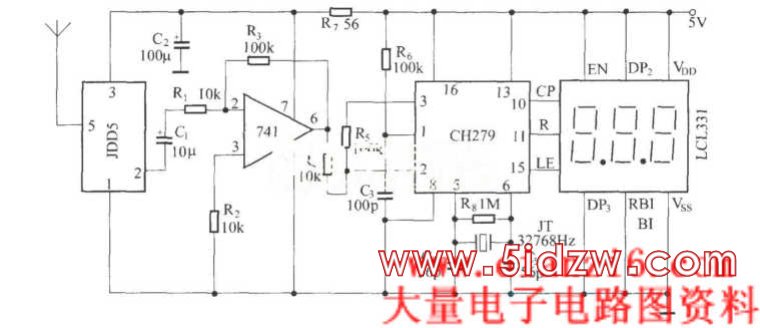

接收电路:

，数字遥测温度表(FDD5/JDD5)
