电动模型飞机遥控装置

11-21 13:06:04 | http://www.5idzw.com | 遥控电路（综合)电路图 | 人气:986次
标签：电路图讲解,电路图练习,http://www.5idzw.com 电动模型飞机遥控装置,http://www.5idzw.com

相关元件PDF下载：


FP2108T   FP8196R   M51660L   78M05

电动模型飞机遥控装置由两通道数字比例收发电路,饲服舵机电路,动力电机驱动电路等组成

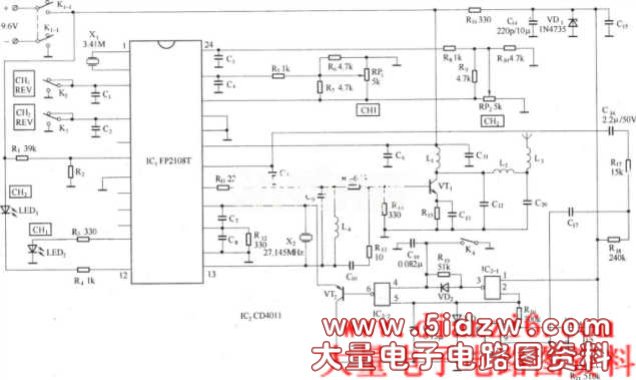

遥控发射器电路:

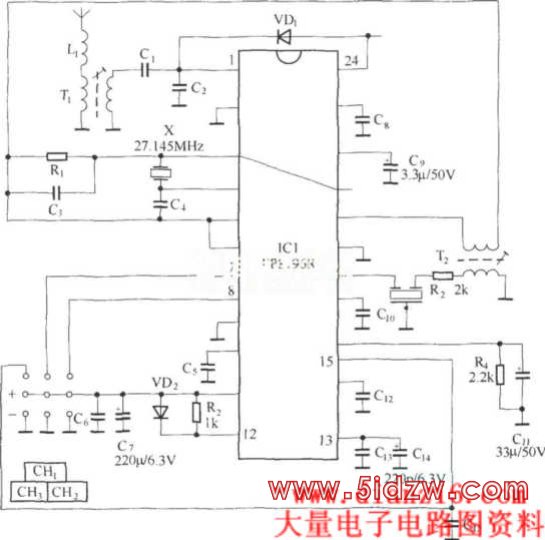

遥控接收电路:

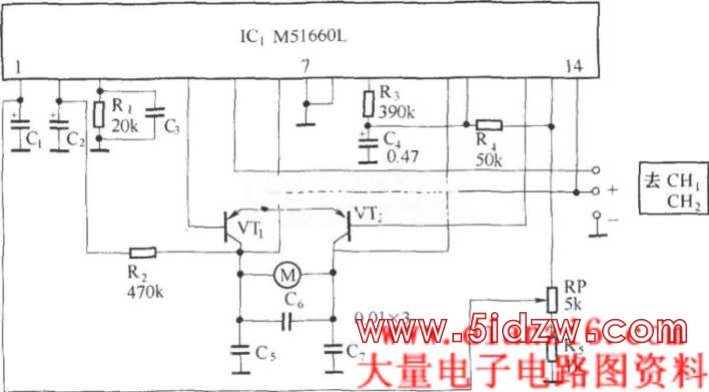

舵机电路:

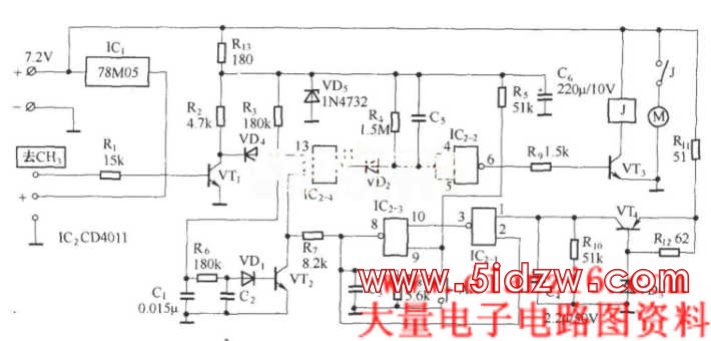

动力电机驱动原理图:


，电动模型飞机遥控装置
