CSJ-T300A/CSJ-R02A与单片机组成的电路,http://www.5idzw.com
CSJ-T300A 7805 CSJ-R02A
相关元件PDF下载：
CSJ-T300A 7805 CSJ-R02A

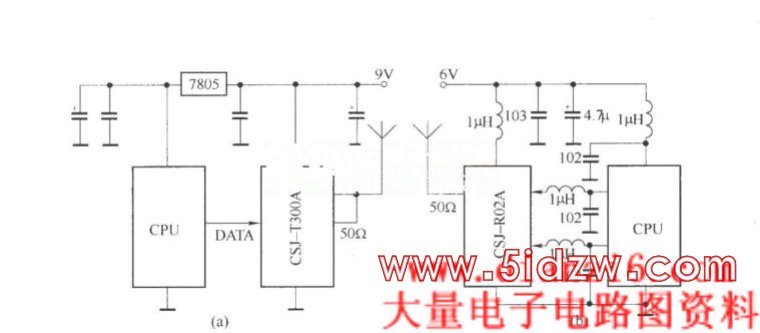

CSJ-T300A与CSJ-R02A是一对微型超远程无线遥控/数据传输组件.CSJ-T300A是不带编码的发射组件,内部电路由声表稳频振荡器,缓冲推动级,高频功率放大器和幅度键控(ASK)调制器等组成.CSJ-R02A是声表稳频超外差式接收组件,内部电路的核心元件是RX3310A型单片超外差式接收电路,配合由声表面波谐振器稳频的本机振荡器,工作十分稳定可靠.CSJ-T300A/CSJ-R02A可以与单片机组成数据传输电路,如图所示.图中所接电感是为了抑制单片机系统对接收的干扰而设.
