由RX5019/5020构成无线遥控发射、接收电路图

标签：电路图讲解,电路图练习,http://www.5idzw.com 由RX5019/5020构成无线遥控发射、接收电路图,http://www.5idzw.com

相关元件PDF下载：

RX5019   RX5020   NE555   LM567

RX5019/5020是一对无线电遥控发射/接收专用组件。使用时其工作频率固定后不易变化，电路简单，安装方便，只要将引出线接上电源和信号即可投入使用。它们既可单独使用，也可组合在一起使用，是一种理想的无线电遥控发射/接收器件。

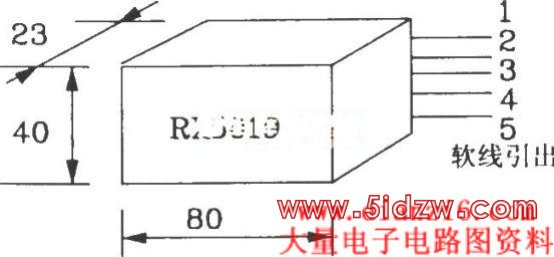

RX5019无线遥控发射外形引脚图

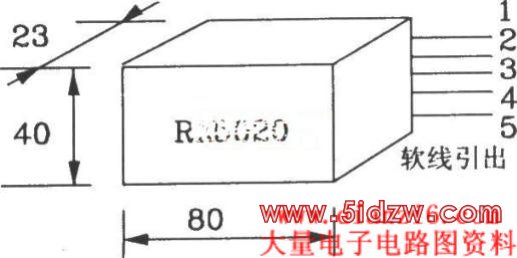

RX5020无线遥控接收外形引脚图

一般在无阻挡环境中发射距离可达3～5km，在城市楼群中可达l～3km。若在固定场合使用，可用一同轴电缆与架设在高处的拉杆天线相连接，这样在空中信号传输可达8km。发射组件RX5019的信号输入既可以是语音信号，也可以是各种音频振荡信号、音乐IC信号或话筒信号等。

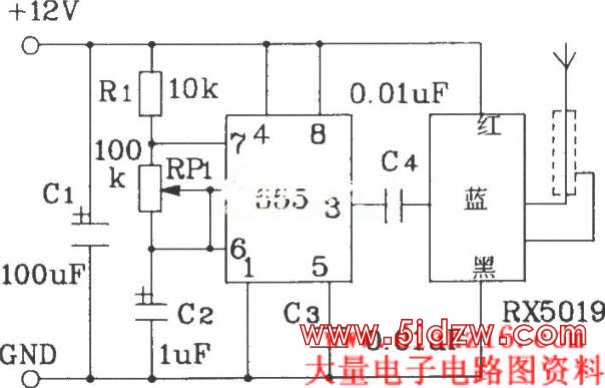

RX5019构成无线遥控发射电路：

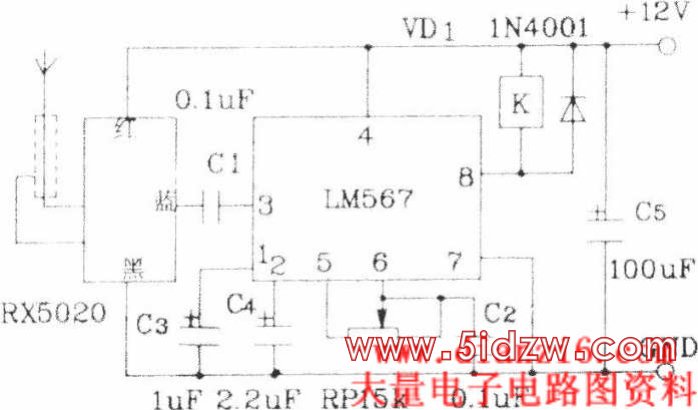

RX5020构成无线遥控接收电路：
