由LM4732内部两个放大器构成的电桥输出的音频功率放大电路,http://www.5idzw.com
LM4732
相关元件PDF下载：
LM4732

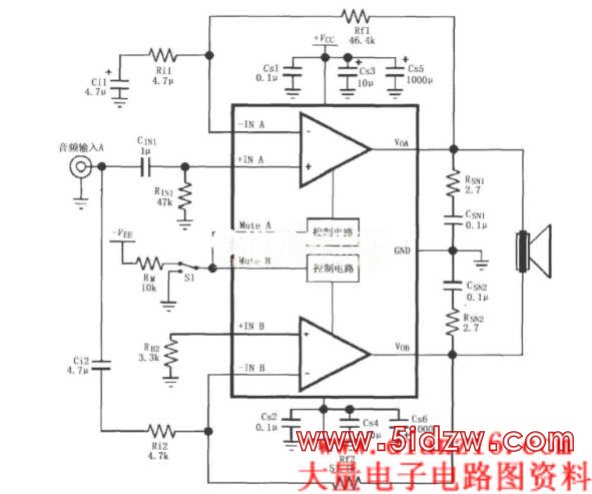

如图所示为由LM4732内部两个放大器构成的电桥输出的音频功率放大电路。音频输入信号A分别由耦合电容CIN1和隔离电阻Ri2加到LM4732的16脚(+INA)、21脚(-INB)，放大后由7脚(Out A)和⑤脚(Out B)输出送到扬声器。LM4732内部两个放大器实际上形成推挽放大电路。LM4732电桥输出结构功率放大器的特点是：输出信号摆幅大，是单端输出(一端接地)结构的2倍，理论上讲输出功率是单端输出的4倍。
