由LM4752构成的具有静噪功能的音频功率放大电路

07-07 02:26:07 | http://www.5idzw.com | 音频电路图 | 人气:120
标签:音频电路,电路图讲解,电路图练习,http://www.5idzw.com 由LM4752构成的具有静噪功能的音频功率放大电路,http://www.5idzw.com

相关元件PDF下载:


LM4752

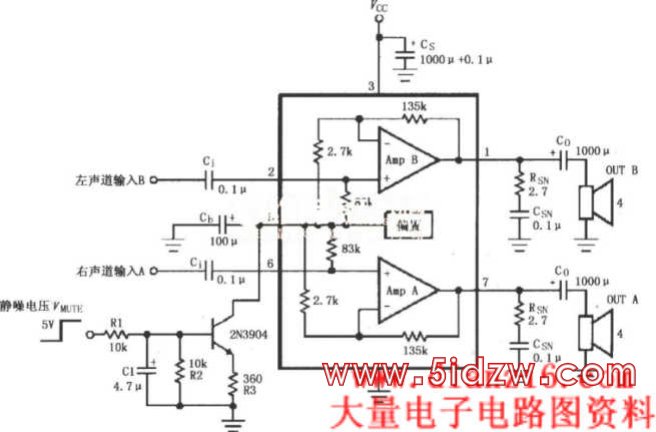

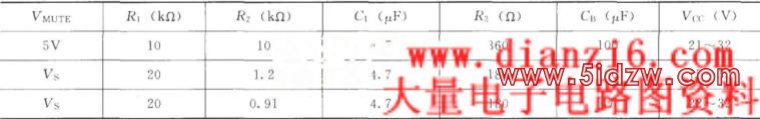

如图所示为由LM4752构成的具有静噪功能的音频功率放大电路,利用三极管2N3904及其外围元件组成外部强制静噪电路。当静噪电压VMUTE为高电平时,三极管2N3904饱和导通,LM4752的5脚被拉至低电平,内部放大器输入级被关断,元音频信号被放大;当静噪电压VMUTE为低电平时,三极管2N3904截止,LM4752的5脚被释放,内部放大器输入级工作,音频信号允许放大输出。三极管2N3904及其外围元件取值见下表。

,由LM4752构成的具有静噪功能的音频功率放大电路
