FM/AM收音机集成电路

　　FM/AM收音机集成芯片很多，下面以A888为例简要介绍FM/AM收音机集成电路。如图1所示为用A888组成的FM/AM收音机电路。

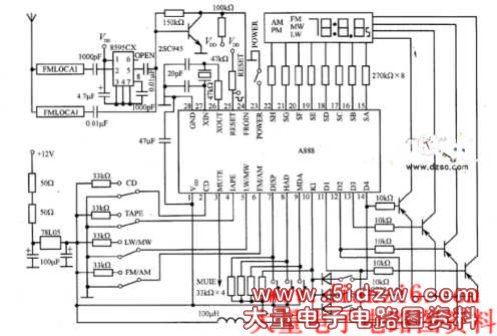

图1 用A888组成的FM/AM收音机电路

　　A888集成电路芯片属于A8XX系列电路，A8XX和A7ZXXX系列电路可用于收音机、汽车收音机、组合音响 和功放等电子产品中，能以数字形式在LED或LCD上显示正在接收的电台的频率，也可以显示时钟信息等。 此种芯片集成度很高，所以收音机的外围元件很少，电路非常简单。此收音机电路的工作原理也很简单， 收音机部分的工作原理与以上介绍的AM、FM的类似，增加的数字显示部分的原理是：将本振频率送入分频 器，经处理运算和判别后，由LED或LCD将调谐器对应的频段与频率显示出来。频率显示范围与间隔分别是 ：FM，60～140MHz，50kHz；AM，500～2000kHz，1kHz。
