中规模时逻辑集成计数器

11-20 00:54:32 | http://www.5idzw.com | 集成电路 | 人气:870
标签:集成电路设计,半导体集成电路,http://www.5idzw.com 中规模时逻辑集成计数器,http://www.5idzw.com

  在数字电路中,把记忆输人脉冲个数的操作称为计数,计数器就是实现计数操作的时序逻辑电路。计数 器应用非常广泛,除用于计数、分频外,还用于数字测量、运算和控制,从小型数字仪表到大型数字电子 计算机,几乎无所不在,是任何现代数字系统中不可缺少的组成部分。

  计数器的种类很多,按其进制不同分为二进制计数器、十进制计数器、N进制计数器;按触发器翻转是否 同步分为异步计数器和同步计数器;按计数时是增还是减分为加法计数器、减法计数器和加/减法(可逆 )计数器。下面首先介绍二进制计数器。

  1.集成二进制计数器74LS161

  74LS161是4位二进制同步加法计数器,除了有二进制加法计数功能外,还具有异步清零、同步并行置数 、保持等功能。74LS161的逻辑电路图和引脚排列图如图1所示,CR是异步清零端,LD是预置数控制端,D0 ,D1,D2,D3是预置数据输人端,P和T是计数使能端,C是进位输出端,它的设置为多片集成计数器的级 联提供了方便。

  74LS161的功能表如表1所示。由表可知,74LS161具有以下功能。

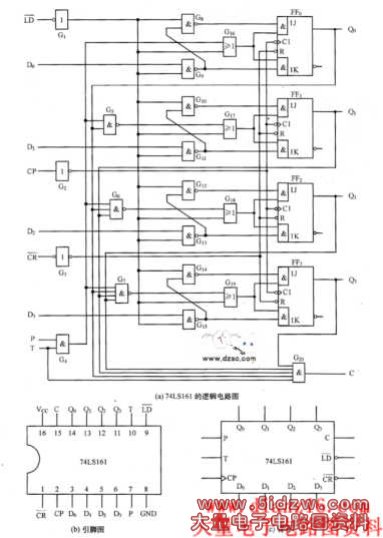

图1 74LSl61的逻辑电路图和引脚图

  (1)异步清零功能

  当CR=0时,不管其他输人端的状态如何(包括时钟信号CP),4个触发器的输出全为零。

  (2)同步并行预置数功能

  在CR=1的条件下,当LD=0且有时钟脉冲CP的上升沿作用时,D3,D2,D1,D0输入端的数据将分别被Q3~Q0所接收。由于置数操作必须有CP脉冲上升沿相配合,故称为同步置数。

  (3)保持功能

  在CR=LD=1的条件下,当T=P=0时,不管有无CP脉冲作用,计数器都将保持原有状态不变(停止计数) 。

  (4)同步二进制计数功能

  当CR=LD=P=T=1时,74LS161处于计数状态,电路从0000状态开始,连续输入16个计数脉冲后,电路 将从1111状态返回到0000状态,状态表见表2。

  (5)进位输出C

  当计数控制端T=1,且触发器全为1时,进位输出为1,否则为零。

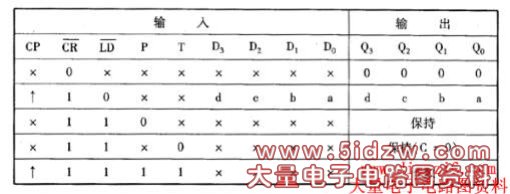

  表1 74LS161的功能表

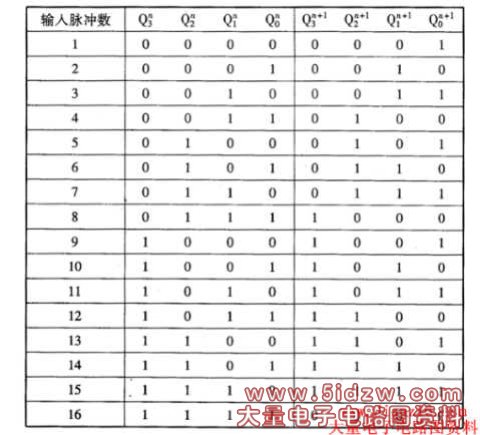

  表2  进制同步加法计数器的状态表

  若输入计数器的CP脉冲频率为f,则从Qo端输出脉冲频率为f/2,通常也称Qo端输出信号是输人计数脉冲 CP的2分频信号,Q1端输出信号是输人计数脉冲CP的4分频信号,Q4端输出信号是输人计数脉冲CP的16分频 信号。N进制计数器可实现n分频。

  2.十进制计薮器

  二进制计数器电路简单,运算也方便,但人们最习惯的是十进制,所以在应用中常使用十进制计数器。使用较多的十进制计数器是按照8421BCD码进行计数的电路,计数器由“0000”状态开始计 数,每10个脉冲一个循环,也就是第10个脉冲到来时,由“1001”变为“0000”,就实现了“逢十进一” ,同时产生一个进位信号。74LS160是集成同步十进制计数器,它是按8421BCD码进行加法计数的, 74LS160的引脚图、逻辑功能与74LS161相同,只是计数状态是按照十进制加法规律来计数的,因此不再重 述。

  3.利用集成计数器构成Ⅳ进制计数器

  目前集成计数器的品种很多,功能完善,通用性强,在实际应用中,如果要设计各种进制的计数器,可 以直接选用集成计数器,外加适当的电路连接而成。在使用集成计数器时,不必去剖析集成电路的内部结 构,一般只需查阅手册给出的功能表和芯片引脚,按其指定的功能使用即可。

  (1)集成计数器计数长度的扩展

  由于4位或8位的二进制或十进制集成计数器比较常见,但其计数范围有限,当计数值超过计数范围时, 可采用计数器的级联来实现。

  如用现有的″进制集成计数器构成Ⅳ进制计数器时,如果M>N,则只需一片M进制计数器;如果M<N,则 要用多片M进制计数器。集成计数器一般都设置有级联的输入/输出端,只要把它们连接起来,便可得到容 量更大的计数器。

  如用74LS161组成256进制计数器,因为N(=256)>M(=16),且256=16×16,所以要用两片74LS161 构成此计数器。每片均接成十六进制。

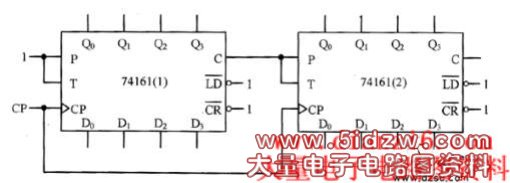

  如图2所示是把两片74LS161级联起来构成的256进制同步加法计数器。两片74LS161的CP端均与计数脉冲 CP连接,因而是同步计数器。低位片(片1)的使能端P=T=1,因而它总是处于计数状态;高位片(片2 )的使能端接至低位片的进位信号输出端C,只有当片1计数至1111状态,使其C=1时,片2才能处于计数 状态。在下一个计数脉冲作用后,片1由1111状态变成0000状态,片2计人一个脉冲,同时片1的进位信号C 也变成0,使片2停止计数,直到下一次片1的C再为1。同理,如果将两片74LS161换成74LS160,可构成100 进制的同步加法计数器。


 图2  集成计数器的级联

  (2)用反馈清零法获得任意进制计数器

  由于集成计数器一般都设置有清零端和置数端,而且无论是清零还是置数都有同步和异步之分。例如,4 位二进制同步加法计数器74LS163的清零和置数均采用同步方式,而有的只有异步清零功能。获得任意进 制计数器的方法很多,本书只介绍用反馈清零法获得任意进制计数器。

  如用74LS16l构成九进制加法计数器,九进制计数器(N=9)有9个状态,而74LS161在计数过程中有16个状态(M=[6),正常循环从0000到1111,要构成九进制加法计数器,此时必须设法 跳过M-N(16 - 9=7)个状态。74LS161具有异步清零功能,在其计数过程当中,不管它的输出处于哪 一状态,只要在异步清零输人端加一低电平电压,使CR=0,74LS161的输出会立即从那个状态回到0000状 态。清零信号(CR=0)消失后,74LS161又从0000状态开始重新计数。

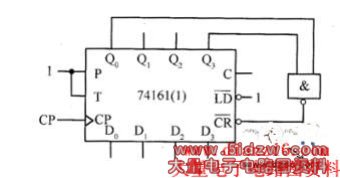

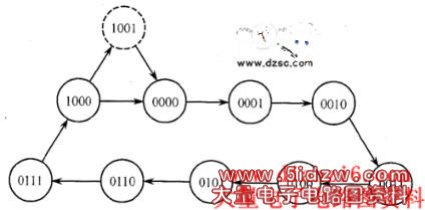

  如图3(a)所示的九进制计数器,就是借助74LS161的异步清零功能实现的。如图3(b)所示电路是九进 制计数器的主循环状态图。


(a)用反馈清零法将74LS161接成九进制计数器                                                                      (b)用反馈清零法获得九进制计数器状态图
