三端取样集成电路的识别与检测

　　三端取样集成电路广泛应用于显示器开关电源电路中，其外形酷似晶体管，但其内部结构和晶体管却有着质的区别。表是较常用的三端取样集成电路TL431的测量数据。

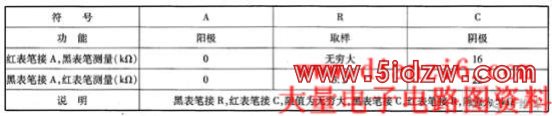

　　表 三端取样集成电路TL431的测量数据

　　TL431是一个有良好热稳定性能的三端可调分流基准源。它的输出电压用取样端外接两个电阻就可以任意地设置到从VREF（2.5V）到36V范围内的任何值。

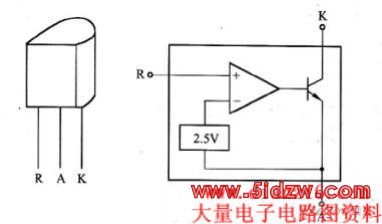

　　TL431的外形结构和内部电路如图所示。三个引脚分别为：阴极（K）、阳极（A）和取样（R，有时也用G表示）。

　　图 TL431的外形结构和内部电路

　　从TL431的内部电路图中可以看出，R端接在内部比较放大器的同相输入端，当R端电压升高时，比较放大器的输出端电压也上升，即内部晶体管基极电压上升，导致其集电极电压下降，即K端电压下降。
