FM收音机集成电路

11-20 00:53:12 | http://www.5idzw.com | 集成电路 | 人气:129
标签:集成电路设计,半导体集成电路,http://www.5idzw.com FM收音机集成电路,http://www.5idzw.com

  FM收音机集成芯片很多,下面以TDA7088和TDA2822构成的收音机为例简要介绍FM收音机集成电路。

  TDA7088和TDA2822是荷兰飞利浦公司生产的收音机集成芯片,其中TDA7088是电调谐FM接收集成电路, TDA2822是小功率双声道功放集成电路。此收音机用耳机作为天线,具有体积小、外围元件少、灵敏度高 、性能稳定、噪声小、分离度高、制作和调试简单等特点。此收音机具有两个调频波段:A波段(76~88MHz)和B波段(88~108MHz),其中A波段专用于接收学校发射机发射 的节目,如现在许多大学都播放英语节目,还有英语四、六级听力考试等适合用此种收音机接收。B波段 可以接收正常的调频节目。TDA7088T采用了先进的低中频技术,取消了中频变压器、陶瓷滤波器、天线输 人调频回路,省去了本振级的可变电容,并且内部设置了自动搜台和静噪功能,所以与其他收音机相比外 围元件减少了很多。

  如图1所示为FM电调谐收音机电路图。下面简述此收音机电路的工作原理和信号流程。

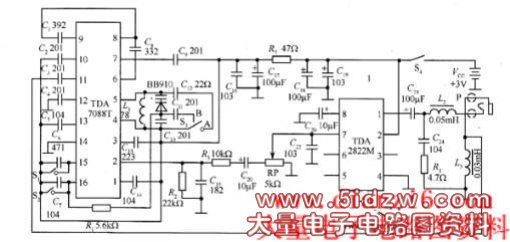

图1 双波段FM电调谐收音机电路图

  通电后,由耳机感应到FM信号,信号从TDA7088T的11脚输人到集成块,经高放、混频、中放、鉴频、低 放后,得到立体声复合信号,通过静噪开关从2脚输出,经由R2,R3,C15,C20组成的补偿网络后,再由 电位器RP取一分压后,送人TDA2822M的7脚,经TDA2822M功率放大后,从1脚输出,由C23将音频信号耦合 到耳机,驱动耳机发声。

  搜台时,按搜索键S1,TDA7088T内部的RS触发器的S端被置于“1”,受触发器控制的恒流源对电容C7充 电,C7两端的电压不断升高。此电压经R1,加到本振回路的变容二极管BB910上,使本振频率改变而进行调谐。当收到广播信号时,信号检测电路会输出高电平,置RS触发器的R端为 “1”,触发器翻转,受触发器控制的恒流源停止对C7,充电,与此同时,受音频输出控制的恒流源开始 对C7充电,进行自动频率控制,锁住所收听的节目。当按复位键S2时,C7两端的调谐电压被放掉,本振频 率回到最低频率。
