FMA9901A调频广播专用天线

11-21 01:27:46 | http://www.5idzw.com | 通讯电路图 | 人气:876
标签:通讯电路,电路图讲解,http://www.5idzw.com FMA9901A调频广播专用天线,http://www.5idzw.com

相关元件PDF下载:


3356
由于调频广播内容丰富、音质好、频响宽、质量好的调频广播的音频频率响应的上限可达15000Hz,特别是FM立体声广播的出现,更受大众青睐,所以众多的音响发烧友把调频广播作为一种新兴的音源。虽然很多用户在使用一些顶级的FM调谐器,但是当所接收电台的信杂比接近、低于收音机的接收灵敏度时,输出的音频信号就无法达到高保真的效果,甚至收不到。通常室外的场强要比室内的场强大15分贝以上,使之架设室外天线较室内天线有“先天优势”,加之室外可以架设体积较大的高增益多单元天线,所以在组建FM-HiFi系统时,不仅要选择理想的调频接收机,天线也是不可忽略的部分。

  本文所介绍的FMA9901A接收天线是专门用于各种FM调谐器的室外天线,该天线自1999年问世以来,受到了国内众多调频广播收听爱好者的好评。该天线由调频广播专用天线架、高增益天线放大器、转向电机、16米同轴线、电源盒等五大部分所组成。

  FMA9901A调频广播天线采用折合式半波振子型三单元天线架,接收中心频率为100MHz,振子采用电镀处理后的8mm空心铝管。图一为该天线架的实际尺寸,供制作参考。

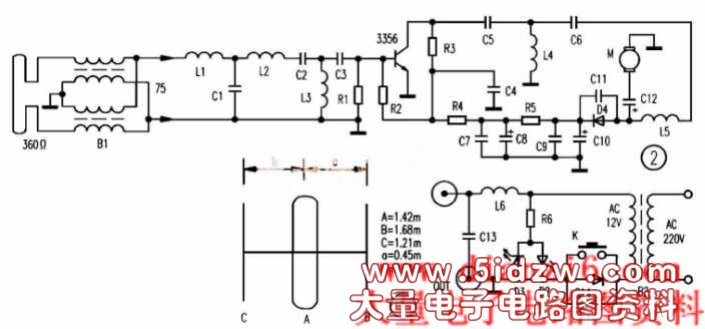

  放大器由FM滤波电路、低噪声放大三极管、整流电路、转向控制电路所组成。图二为该天线放大器的原理图,信号由天线接收下来后,经阻抗变换器B1完成300Ω-75Ω的阻抗变换,输入回路L1、L2、C1、和C2、C3、L3分别组成T型的低通和高通滤波器,使整个放大器通频带被限制在80MHz-110MHz之间,以滤除FM以外的VHF信号,提高放大器的抗干扰能力。由于天线接收的信号强弱不一,为了不使放大器的输出电平超过最大输出电平而失真,加之放大器对信杂比极低的微弱信号不能进行有效放大,所以只采用一只低噪的NEC3356(性能同3358)微波管作信号放大,经C5、C6、L4组成的高通滤波器输出,L6、C13组成高低频分离电路,12V直(交 )流电压通过L6加上到天线放大器(电机),由于C13的作用,12V直(交)流电压不会进入调频接收机,调频信号经C13耦合进入调频接收机,由于L6有阻高频的作用,所以调频信号不会进入电源。

  以上天线架和放大器仅组成了高增益单方向接收,为了能全方位高增益接收,该天线还设置了转向装置,电机采用12V交流永磁同步电机,外部转速为4转/分,扭力大于4公斤,1年内故障率低于2%,由于采用低电压小电流工作,所以电机用电、放大器用电及调频信号均在14米的75Ω同轴线上传输,使得操作十分安全方便,只需按下K,转向指示灯D3亮起,12V的交流电通过C12对电机供电,电机M开始工作,旋转时不会对广播产生干扰。
