摘要：详细阐述一种利用CPLD实现的8位单片机与PCI设备间的通信接口方案，给出用ABEL HDL编写的主要源程序。该方案在实践中检验通过。
关键词：单片机 CPLD PCI
8位单片机在嵌入式系统中应用广泛，然而让它直接与PCI总线设备打交道却有其固有缺陷。8位单片机只有16位地址线，8位数据端口，而PCI总线2.0规范中，除了有32位地址数据复用AD[3～0]外，还有FRAME、IRDY、TRDY等重要的信号线。让单片机有限的I/O端口来直接控制如此众多的信号线是不可能的。一种可行的方案就是利用CPLD作为沟通单片机与PCI设备间的桥梁，充分利用CPLD中I/O资源丰富，用户可自定制逻辑的优势，来帮助单片机完成与PCI设备间的通信任务。
1 PCI接口设计原理
1.1 PCI总线协议简介
这里只讨论PCI总线2.0协议，其它协议仅仅是在2.0的基础上作了一些扩展，仅就单片机与PCI设备间的通信来说，意义不大。PCI总线是高性能局部总线，工作频率0～33MHz，可同时支持多组外围设备。在这里，我们只关心单片机与一个PCI设备间通信的情况，而且是以单片机与CPLD一方作为主控方，另一方作为PCI从设备。这样做的目的是为了简化问题，降低系统造价。
PCI总线上信号线虽多，但并不是每个信号都要用到。实际上PCI设备也并不会支持所有的信号线，比如错误报告信号PERR与SERR在网卡中就不支持。我们可以针对具体的应用选择支持其中部分信号线，还有一些信号线可以直接连电源或接地。下面简单介绍一下常用信号线的功能。
AD[31～0]：地址数据多路复用信号。在FRAME有效的第一个周期为地址，在IRDY与TRDY同时有效的时候为数据。
C/BE[3～0]：总线命令与字节使能控制信号。在地址其中传输的是总线命令；在数据期内是字节使能控制信号，表示AD[31～0]中那些字节是有效数据。表1是总线命令编码的说明。
表1 总线命令表
C/BE[30]# 命令类型说明 C/BE[30]# 命令类型说明
0 0 0 0 中断应答 1 0 0 0 保留
0 0 0 1 特殊周期 1 0 0 1 保留
0 0 1 0 I/O读 1 0 1 0 配置读
0 0 1 1 I/O写 1 0 1 1 配置写
0 1 0 0 保留 1 1 0 0 存储器多行读
0 1 0 1 保留 1 1 0 1 双地址周期
0 1 1 0 存储器读 1 1 1 0 存储器一行读
0 1 1 1 存储器写 1 1 1 1 存储器写并无效
PCI总线上所有的数据传输基本上都由以下三条信号线控制。
FRAME：帧周期信号。由主设备驱动，表示一次访问的开始和持续时间，FRAME有效时（0为有效，下同），表示数据传输进行中，失效后，为数据传输最后一个周期。
IRD：主设备准备好信号。由主设备驱动，表示主设备已经准备好进行数据传输。
TRDY：从设备准备好信号。由从主设备驱动，表示从设备已经准备好进行数据传输。当IRDY与TRDY同时有效时，数据传输才会真正发生。
另外，还有IDSEL信号用来在配置空间读写期间作为片选信号。对于只有一个PCI从设备的情况，它总可以接高电平。IDSEL信号由从设备驱动，表示该设备已成为当前访问的从设备，可以不理会。
在PCI总线上进行读写操作时，PCI总线上的各种信号除了RST、IRQ、IRQC、IRQ之外，只有时钟的下降沿信号会发生变化，而在时钟上升沿信号必须保持稳定。
1.2 CPLD设计规划

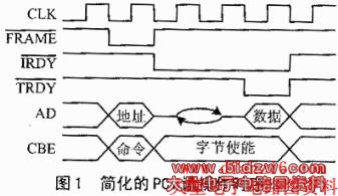

出于对单片机和CPLD处理能力和系统成本的考虑，下面的规划不支持PCI总线的线性突传输等需要连续几个数据周期的读写方式，而仅支持一个址周期加一个数据周期的读写方式。对于大部分应用而言，这种方式已经足够了。图1与图2是经过简化后的PCI总线读写操作时序。
在CPLD内设有13个8位寄存器用来保存进行一次PCI总线读写时所需要的数据，其中pci_address0～pci_address3是读写时的地址数据；pcidatas0～pci_datas3是要往PCI设备写的数据；pci_cbe[3～0]保存地址周期时的总线命令，pci_cbe[7～4]保存数据周期时的字节使能命令；pci_data0～pci_data3保存从PCI设备返回的数据；pci_request是PCI总线读写操作状态寄存器，用于向单片机返回一些信息。当单片机往pci_cbe寄存器写入一个字节的时候，会复位CPLD中的状态机，触发CPLD进行PCI总线的读写操作；单片机则通过查询pci_request寄存器得知读写操作完成，再从pci_data寄存器读出PCI设备返回的数据。

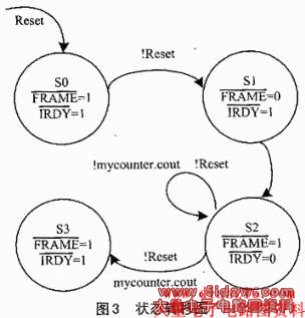

CPLD中状态机的状态转移图如图3所示。每一个状态对应FRAME与IRD信号的一种输出，而其它输入输出信号线可由这两个信号线和pci_cbe的值及TRDY的状态决定。当FRAME为有效时，AD[31～0]由pci_address驱动，而C/BE[3～0]由pci_cbe低4位驱动；当IRDY有效时，C/BE[3～0]视总线命令，要么由pci_cbe高4位驱动，要么设为高阻态，而AD[31～0]在pci_cbe[0]为“0”时，（PCI读命令）设为高阻态，而在pci_cbe[0]为“1”时（PCI读命令）由pci_datas驱动。另外一方面，一旦TRDY信号线变为低电平，AD[31～0]线上的数据被送入pci_data寄存器，而C/BE[3～0]线上的数据被送入pci_request寄存器的低4位。
考虑到在不正常情况下，PCI设备不会对PCI总线作出响应，即TRDY不会有效，为了不使状态机陷入状态S2的僵持局面，另外增设了一个移位计数器mycounter。当IRD信号有效时，计数器开始计数。计数溢出之后，不论PCI总线操作是否完成，状态机都会从状态S2转移到状态S3，即结束PCI总线操作。当TRDY有效时，会立即置位mycounter.cout。
PCI总线操作是否正确完成，可查询pci_request的最高位是否为“1”，而IRDY与FRAME的值可分别查询pci_request的第4位和第5位。这两位反映了PCI总线操作所处的状态，两位都为“1”时可以认为PCI总线操作已经完成。在实践中，如果单片机的速度不是足够快的话，可以认为PCI总线操作总是即时完成的。这几位的实现可参考源程序。
2 PCI设计接口实现
2.1 CPLD ABEL HDL程序设计
我们针对8位单片机控制PCI以太网卡进行了程序设计，CPLD器件选用ALTERA的MAX7000系列。针对以太网卡的特点在逻辑上进行了再次简化，最张程序将适配进EPM7128芯片中，并在实践中检验通过。
以太网卡仅支持对配置空间和I/O空间的读写操作，而且这两个空间的地址都可以设置在0xFF以内，所以可以只用一个pci_address0寄存器，其它地址都直接设为“0”；如果再限制，每次只往网卡写入一个字节数据，则可以只用一个pci_datas0寄存器，其它数值在具体操作时设成与pci_datas0寄存器的一样即可。
以下是ABEL HDL主要源码。其中16dmux是4～16位译码器，用于地址译码，选通CPLD内的寄存器；8dffe是8位的DFFE；abelcounter是8位移位计数器；mylatch8与mylatch1分别为8位与1位锁存器，而mylatchc是带清零1位锁存器；其它以“my”开始的变量都是三态缓冲器，以“out”开始的变量是三态节点，以“e”开始的变量是普通节点。这此在程序中不再声明。
SUBDESIGN abelpci
（
P2[7..3] : INPUT;
READ0 : INPUT
WRITE0 : INPUT;
P0[7..0] : BIDIR;
CLK : INPUT;
TRDY0 : INPUT;
AD[31..] : BIDIR;
CBE[3..0] : BIDIR;
IRDY0 : OUTPUT;
FRAME0 : OUTPUT;
)
VARIABLE
decoder : 16dmux;
mycounter : abelcounter;
pci_cbe : 8DFFE;
pci_address0 : 8DFFE;
pci_datas0 : 8DFFE;
pci_request[6..0] : mylatch1;
pci_request7 : mylatchc;
pci_data0 : mylatch8;
pci_data1 : mylatch8;
pci_data2 : mylatch8;
，基于CPLD的单片机PCI接口设计
