用二次译码电路组成的十六路控制电路

06-23 02:22:51 | http://www.5idzw.com | 遥控电路（综合)电路图 | 人气:569次
标签：电路图讲解,电路图练习,http://www.5idzw.com 用二次译码电路组成的十六路控制电路,http://www.5idzw.com

相关元件PDF下载：


TWJ9238   CD4514   CD4013   9013   7806

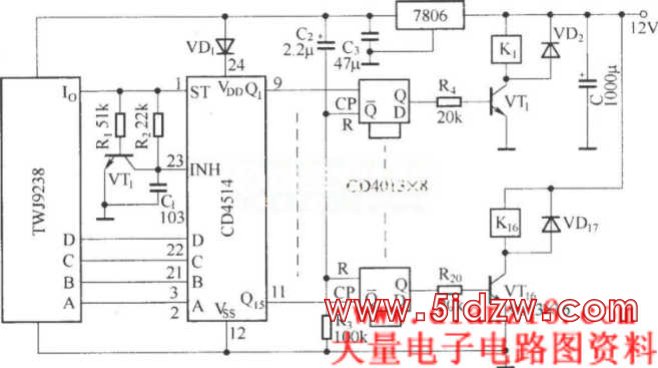

      通过二次译码电路CD4514组成的十六路输出控制电路，在CD4514的十六个译码输出端各连接一个由双D触发器CD4013组成的双稳态电路，每一双稳态电路的Q输出端通过一个晶体管驱动器接一个直流继电器。

，用二次译码电路组成的十六路控制电路
