用彩电遥控器控制玩具车电路,http://www.5idzw.com
89C2051

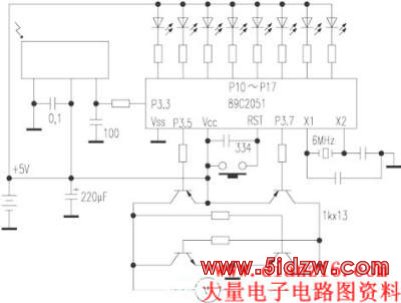

我对家里的玩具车进行改装，使之能用彩电遥控器控制其进退速度，电路见附图。Ｐ１０～Ｐ１７口接发光管，作８挡速度显示；Ｐ３．５、Ｐ３．７控制电机进退，二者不能同时为低电平，其输出周期为８０ｍｓ的调宽方波。三极管的功率视电机电流而定。遥控器的节目“＋”、“－”键控制进退，音量键用于加减速度，电源键作停车控制。遥控距离１０米，要求不被家具遮挡。
本电路还是一款很好的电源极性转换电路，对电源的压降损耗非常小，简单实用。
