珍贵文物失窃无线电寻踪装置电路

标签：电路图讲解,电路图练习,http://www.5idzw.com 珍贵文物失窃无线电寻踪装置电路,http://www.5idzw.com

相关元件PDF下载：

LH-169A   FD400   8550   JD400   TDA2003   9014

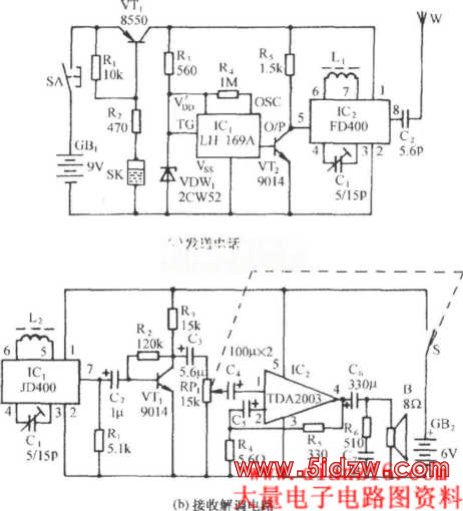

         电路如图所示。它包括振动式无线语言发射电路和无线接收、解调电路两部分。将发射电路板置于被保护的文物的机体内，当有人搬动文物时，按压式开关SA自动复位，同时，水银开关SK因搬移而接通，VT1导通，发声电路和无  线发射电路得电并发送语言报警信号。置于主人身边的无线电接收、解调电路在收到报警信号后，迅即发出“抓贼呀”的呼叫声，并可寻迹跟踪之。
