由F03/J02B构成的遥控编码发射、解码接收电路图

06-23 02:22:51 | http://www.5idzw.com | 遥控电路(综合)电路图 | 人气:226
标签:电路图讲解,电路图练习,http://www.5idzw.com 由F03/J02B构成的遥控编码发射、解码接收电路图,http://www.5idzw.com

相关元件PDF下载:


F03   J02B   VD5026

F03/J02调频发射/接收模块具有体积小、外转元件少、低电压功耗、工作效率高、性能稳定等优点。同时又由于模块采用了印刷电厂线圈且工作于微波波侧面,所以工作频率稳定,干扰小,传输距离远,不用外接天线即可达到有效发射/接收距离。二者配对使用可广泛应用于遥控开关、防盗报警、玩具及其它点子设备控制方面。

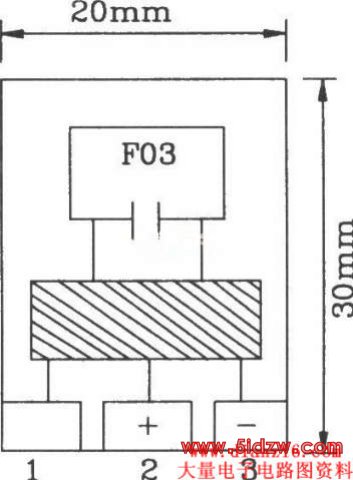

                                               F03调频发射模块外形脚图

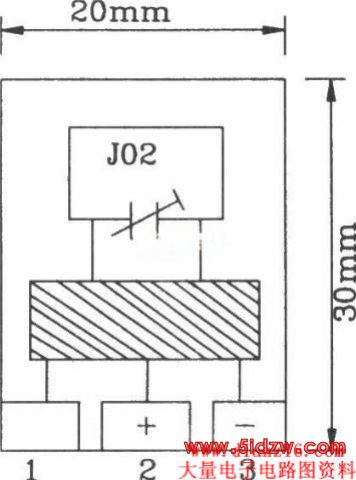

                                      J02接收模块外形引脚图

电气参数:

   F03发射模块工作频率约为320MHz且可扩展;工作电压1.5~9V,典型值为6V;工作电流为O.8~30mA,由输入端的微调电阻调整至最佳发射状态。工作电压选则l.5V时,发射电流约为几个毫安培,发射距离约几十米;选择3V时,将电流调至10mA左右,发射距离可达100m;当选择6V时,电流调至20mA左右,有效发射距离大于lOOm且发射频率稳定。

   J02接收模块工作电压为3~6V,典型值为3V。在3V工作时,工作电流约为0.1mA。 J02接收频率可调,按其接收频率的不同一般分为A型、8型两种。A型接收频率范围为l80~320MHz。B型接收频翠范围为280~400MHz,两种类型均由一片状微调电容来调节。通常与F03配对使用时采用B型J02模块。

F03构成的遥控编码发射电路:

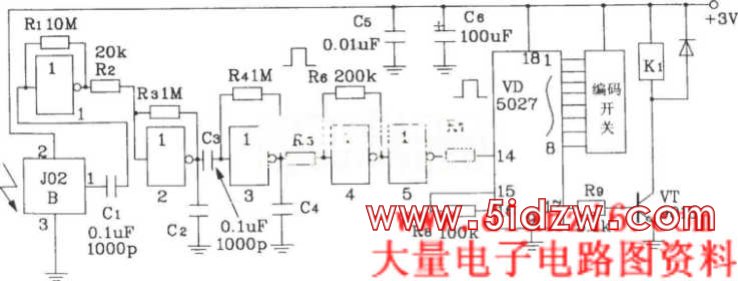

J02B构成的遥控解码接收电路:

,由F03/J02B构成的遥控编码发射、解码接收电路图
