晶闸管交流自动调压稳压电路图,http://www.5idzw.com

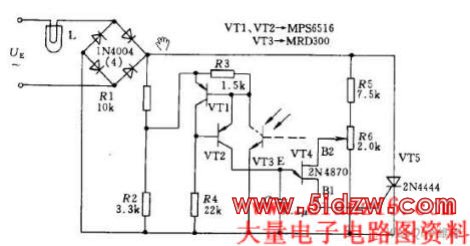

如下图中电路中为了稳定投影灯L的亮度，采用晶闸管交流自动调压电路。为此从交流桥路的一条对角线上接入晶闸管T5。其触发脉冲由单结晶体管VT4产生。晶体管VT1、VT2和光敏三极管VT3起等效电阻作用。当投影灯的光线因电源是变化而变化时，光敏三极管的阻值变化，控制单结晶体管的电压相位也发生变化，从而使触发晶闸管的脉冲相位移动，增大或减小晶闸管导通时间，使L上的电压近似保持不变，投影灯的亮度也近似保持不变，使光线稳定。
，晶闸管交流自动调压稳压电路图
如下图中电路中为了稳定投影灯L的亮度，采用晶闸管交流自动调压电路。为此从交流桥路的一条对角线上接入晶闸管T5。其触发脉冲由单结晶体管VT4产生。晶体管VT1、VT2和光敏三极管VT3起等效电阻作用。当投影灯的光线因电源是变化而变化时，光敏三极管的阻值变化，控制单结晶体管的电压相位也发生变化，从而使触发晶闸管的脉冲相位移动，增大或减小晶闸管导通时间，使L上的电压近似保持不变，投影灯的亮度也近似保持不变，使光线稳定。
，晶闸管交流自动调压稳压电路图
