三端双电源可调稳压电源电路图,http://www.5idzw.com
，三端双电源可调稳压电源电路图
可调三端稳压电路是依靠外接电阻来调节输出电压的，为保证输出电压的精度和稳定性，要选择精度高的电阻，同时电阻要紧靠稳压器，防止输出电流在连线上产生误差电压。 图所示为三端双电源可调稳压电源电路的典型应用电路，此可调三端稳压电路输出电压为

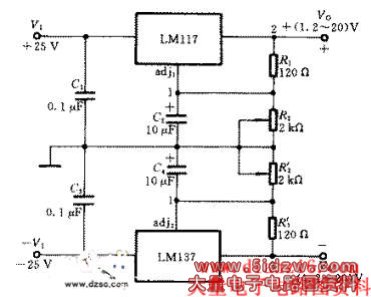

图是由LMl17和LM137组成的正、负输出电压三端双电源可调稳压电源电路。电路中的VREF=V31（或V21）=1.2V，R1和R1'=（120~240）Ω,为保证空载情况下输出电压稳定，R2和R2'不宜高于240W.R2和R2'的大小根据输出电压调节范围确定。该电路输入电压们分别为±25V，则输出电压可调范围±（1.2V~20V）。
