微型5V转12V升压变换器电路图

11-20 23:07:44 | http://www.5idzw.com | 稳压电源电路图 | 人气:181次
标签：7805稳压电源电路图,电子电路图,电路图讲解,http://www.5idzw.com 微型5V转12V升压变换器电路图,http://www.5idzw.com

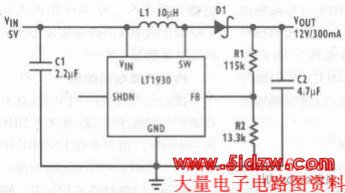

　　下图是LT1930另一典型应用,5V到12V升压变换器。此电路提供300mA输出电流,效率高达87%。此电路的最大输出电压纹波为60mVp-p。


　　LT1930是业内最高功率SOT-23开关稳压器。它除用于升压变换器外,还可以用于SEPIC和反激变换器设计。



  ，微型5V转12V升压变换器电路图
