同步降压稳压器电路图,http://www.5idzw.com

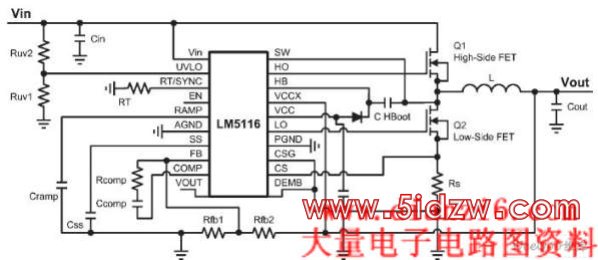

图中的电路描述了直流–直流降压(Buck)稳压器电路的 基本结构,采用LM5116作为脉冲宽度调制器(PWM)开关控 制器。关键的电流路径是从VIN通过高边FET并经过电感至 输出;另一种选择是,从接地端穿越Rs和低边FET至输出 端。沿着这条路径上产生的FET功率损耗在所有损耗中居主 导地位。
,同步降压稳压器电路图
图中的电路描述了直流–直流降压(Buck)稳压器电路的 基本结构,采用LM5116作为脉冲宽度调制器(PWM)开关控 制器。关键的电流路径是从VIN通过高边FET并经过电感至 输出;另一种选择是,从接地端穿越Rs和低边FET至输出 端。沿着这条路径上产生的FET功率损耗在所有损耗中居主 导地位。
,同步降压稳压器电路图
