LM1085低压差线性稳压集成电路图

　　LM1085是一款典型的低压差线性稳压集成电路，输入输出电压差低至1．5 V，输出电流可达3 A。LM1085可以固定输出3．3 V、5 V、12 V，也可通过引脚外围电阻设置调整输出，输出调整范围为1．2～15 V。LM1085-3．3、LM1085-5、LM1085-12为三款低压差(LDO)固定输出集成电路，固定输出分别是3．3 V、5 V、12 V，固定输出方式硬件电路简单，用法也相对固定，同78系列基本相同。封装形式有TO-220、TO-263，如图1和图2所示。

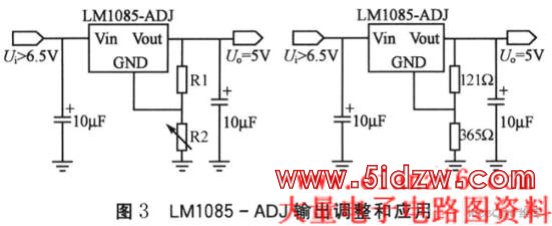

　　LM1085-ADJ为输出电压可调节低压差集成电路，输出调整范围为1．2～15 V，可以通过调节R1和R2阻值比值的大小确定输出电压，如图3所示。

　　Uo=VREF(1+R2／R1)+IADJR2

　　其中Uo为输出电压，单位为V；VREF为基准电压，VREF=1．25 V；IADJ为基准电流，IADJ最大值为120μA(通常在计算中忽略)。

　　实际应用中为了确定R1和R2阻值比值的大小，通常将R1固定，调节R2，达到调节输出电压的目的。因此在实际应用中上式可为：

　　Uo=1．25·(1+R2／R1)

　　LM108x系列集成电路型号较多，不同型号输出电流不同，例如LM1084输出电流达5 A，LM1086输出电流为1．5 A，其用法与LM1085相同。
