双向晶闸管交流调压电路图,http://www.5idzw.com

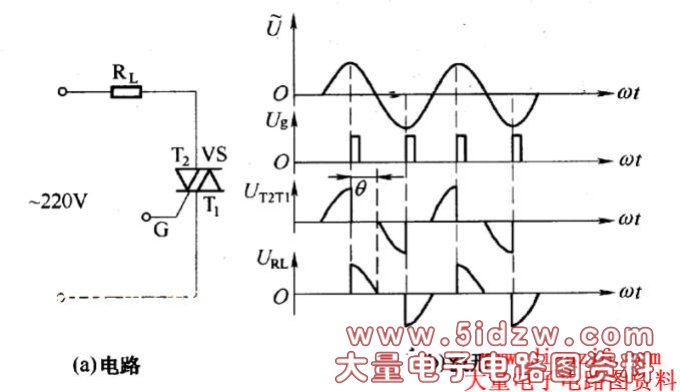

双向晶闸管交流调压电路如图所示。由于晶闸管直接工作在交流电路中，其正、反向均可以触发导通，使得主电路比采用单向晶闸管调压电路简单了许多。同样，只要改变导通角6的大小，便可达到调压的目的。
图所示的是采用双向晶闸管的凋光台灯电路。当开关S闭合后，交流市电经白炽灯泡、L、RP、R对电容C2充电。当C2上的电压上升到双向一极管导通电压时，VD导通，触发双向晶闸管VS使其导通，将市电与白炽灯泡接通，白炽灯泡被点亮。调节RP的阻值可改变VS的导通角，即改变着白炽灯泡两端的电压，从而起到调光的作用。图中的L和C1是为抑制调光电路产生的射频干扰而设置的。
双晶闸管交流调压电路与波形
双向晶闸管调光台灯电路
，双向晶闸管交流调压电路图
双向晶闸管交流调压电路如图所示。由于晶闸管直接工作在交流电路中，其正、反向均可以触发导通，使得主电路比采用单向晶闸管调压电路简单了许多。同样，只要改变导通角6的大小，便可达到调压的目的。
图所示的是采用双向晶闸管的凋光台灯电路。当开关S闭合后，交流市电经白炽灯泡、L、RP、R对电容C2充电。当C2上的电压上升到双向一极管导通电压时，VD导通，触发双向晶闸管VS使其导通，将市电与白炽灯泡接通，白炽灯泡被点亮。调节RP的阻值可改变VS的导通角，即改变着白炽灯泡两端的电压，从而起到调光的作用。图中的L和C1是为抑制调光电路产生的射频干扰而设置的。
双晶闸管交流调压电路与波形
双向晶闸管调光台灯电路
，双向晶闸管交流调压电路图
