双向二极管触发电路图,http://www.5idzw.com
应用双向二极管触发双向晶闸管,是一个典型而常用的触发电路,如图所示。在一般情况下双向二极管处于高阻截止状态,只有当外加的电压(不论正反向)加到双向二极管上,且外加电压高于双向二极管的击穿电压时,双向二极管就击穿导通。一般的双向二极管击穿电压为几十伏。

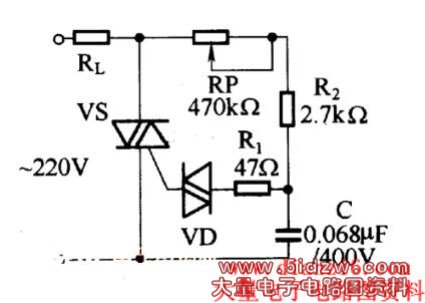

双向二极管触发电路
当电路接通交流市电后,交流市电便通过RL、RP、R2向电容C充电,只要电容C上的充电电压高于双向二极管击穿电压,电容C便通过限流电阻R1、双向二极管VD向晶闸管控制极放电,触发双向晶闸管导通。通过改变电位器RP的阻值可改变向电容C的充电速度,也就改变了双向晶闸管的导通角。由于双同二极管在正、反向电压下均能工作,所以双向二极管触发电路在交流电的正、负两个半周内都能工作。
双向二极管触发电路省去了桥式整流电路,便电路变得简单、可靠。
,双向二极管触发电路图
应用双向二极管触发双向晶闸管,是一个典型而常用的触发电路,如图所示。在一般情况下双向二极管处于高阻截止状态,只有当外加的电压(不论正反向)加到双向二极管上,且外加电压高于双向二极管的击穿电压时,双向二极管就击穿导通。一般的双向二极管击穿电压为几十伏。
双向二极管触发电路
当电路接通交流市电后,交流市电便通过RL、RP、R2向电容C充电,只要电容C上的充电电压高于双向二极管击穿电压,电容C便通过限流电阻R1、双向二极管VD向晶闸管控制极放电,触发双向晶闸管导通。通过改变电位器RP的阻值可改变向电容C的充电速度,也就改变了双向晶闸管的导通角。由于双同二极管在正、反向电压下均能工作,所以双向二极管触发电路在交流电的正、负两个半周内都能工作。
双向二极管触发电路省去了桥式整流电路,便电路变得简单、可靠。
,双向二极管触发电路图
