27MHz晶体振荡器电路图,http://www.5idzw.com
，27MHz晶体振荡器电路图

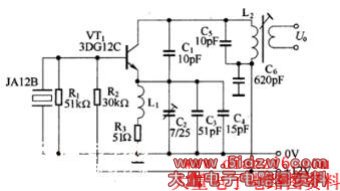

下图所示的是一个工作在27MHz的晶体振荡电路。图中的R1、R2、R3是偏置电阻，C6为傍路电容，C1与C2、C3、C4组成分压电路，以控制振荡的强度。L1为高频扼流圈，起滤波作用 。
石英晶体在电路中呈并联谐振，振荡器的振荡频率主要取决于石英晶体的固有频率。L2、C5的作用是决定振荡强度。
图15 27MHz晶体振荡电路
，27MHz晶体振荡器电路图
