UCC38083控制的50WDC/DC电源电路

      UCC38083／84 系列是BiCMOS工艺研制的新一代PWM控制器，其为电流型控制方式内部设置斜率补偿、软起动以及逐个周期式的限流方式，采用单一元件（Rt）设置振荡频率，最高可达1 MHz，并有很强的输出驱动能力，两输出之间死区设为110ns，最大占空比各自略小于50％，在IC内移去了误差放大器，斜率补偿采用从ISET端流出一电流，通过外接电限监视内部斜率补偿的幅度，此部分在内部增加一放大晶体管从CS端到地，在脉冲时钟的最后时激活工作，以便将CS电容上的电荷放掉，同时帮助减小滤波电容值和电流检测的延迟。下面的应用电路为一个50W，48V到3.3V/15A的DC/DC样板电路及PCB板的Layout及测试结果，如图1所示。

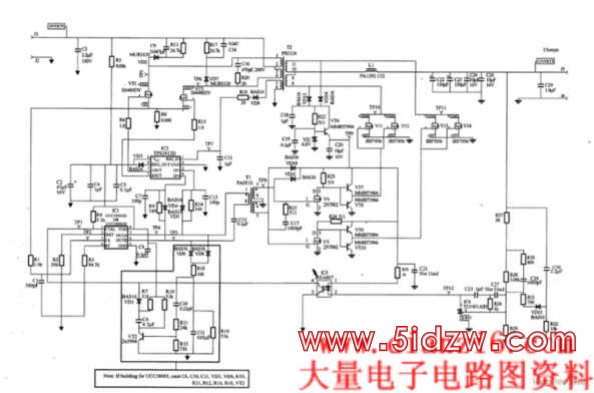

图1UCC38083控制的50WDC/DC电源电路
