双管正激DC／DC变换器电路图

　　双管正激DC／DC变换器的电路如图所示。其中，变压器T1起隔离和变压作用，在输出端要加一个电感器Lo（续流电感），起能量储存及传递作用。变压器初级无需再有复位绕组，因为VD1、VD2的导通限制了两个调整管关断时所承受的电压。输出回路中需有一个整流二极管VD3和一个续流二极管VD4（VD3、VD4最好选用恢复时间短的整流管）。输出滤波电容Co应选择低等效电阻的大容量电容，以利于降低纹波电压（对于其他拓扑结构来说也是这样要求的）。

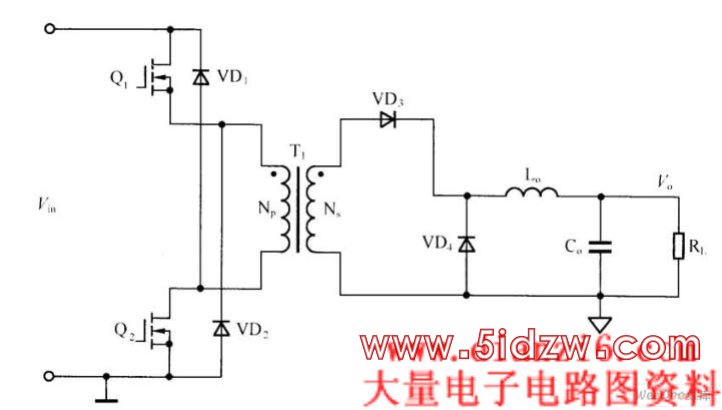

　　图 双管正激DC／DC变换器的电路图
