AOC LM729液晶显示器DC／DC变换器电路图

　　AOC LM729液晶显示器DC／DC变换器电路如图所示。

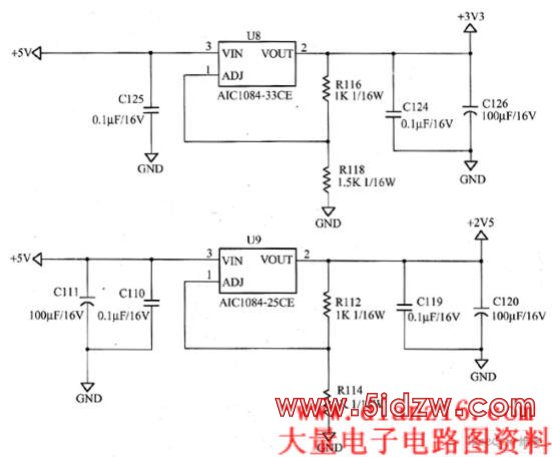

　　图 ACC LM729液晶显示器DC／DC变换器电路

　　从图中可以看出，该DC／DC变换器十分简单，电路的工作过程如下：

　　来自开关电源电路输出的＋5V电压经LDO稳压器U8（AIC1084-33CE）稳压后，从其2脚输出3.3V的电压，主要为驱动板、液晶面板等供电；来自开关电源电路输出的＋5V电压经LDO稳压器U9（AIC1084-25CE）稳压后，从其2脚输出2.5V的电压，主要为驱动板电路供电。
