DC/AC变换电路控制电路图,http://www.5idzw.com

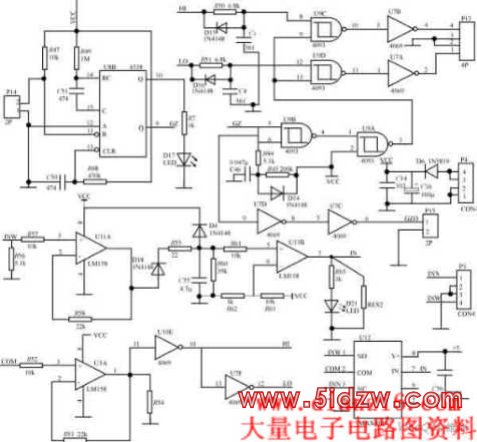

如下图展示的电路，主要用于产生DC/AC逆变所需的驱动信号。该驱动信号可由本系统的信号电路产生，也可由外部电路供给，以便实现系统的并联输出，其转换通过U12（MAX4544）多路开关自动进行，当有外加信号时，经过由U11等组成的电路处理，U11B－7向U12－7输出高电平，从而使电子开关动作，实现驱动信号由内部电路向外部电路的切换。驱动信号由U3A放大及U10E整形后分别送于上升沿延时电路，延时电路主要由R50，C3，D15组成，完成驱动信号的上升沿加“死区”时间的功能。这样，就避免了同一臂的两只开关管发生“直通”现象。其他的一些电路主要用于保护，提高系统的可靠性。
，DC/AC变换电路控制电路图
如下图展示的电路，主要用于产生DC/AC逆变所需的驱动信号。该驱动信号可由本系统的信号电路产生，也可由外部电路供给，以便实现系统的并联输出，其转换通过U12（MAX4544）多路开关自动进行，当有外加信号时，经过由U11等组成的电路处理，U11B－7向U12－7输出高电平，从而使电子开关动作，实现驱动信号由内部电路向外部电路的切换。驱动信号由U3A放大及U10E整形后分别送于上升沿延时电路，延时电路主要由R50，C3，D15组成，完成驱动信号的上升沿加“死区”时间的功能。这样，就避免了同一臂的两只开关管发生“直通”现象。其他的一些电路主要用于保护，提高系统的可靠性。
，DC/AC变换电路控制电路图
