单端正激DC／DC变换器电路图

　　单端正激DC／DC变换器的电路如图所示。其中，变压器T1起隔离和变压作用，在输出端加一个电感器Lo（续流电感），起能量储存及传递作用。变压器初级需有复位绕组Np。在实际应用中，此绕组用RCD吸收电路取代亦可，如果芯片的辅助电源以反激方式供给，则也可削去调整管的部分峰值电压（相当于一部分复位绕组）。输出回路中需有一个整流二极管VD1和一个续流二极管VD2。变压器使用无气隙的磁芯，故其铜损较小，温升较小，并且其输出的纹波电压较小。

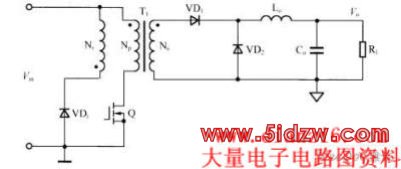

　　图 单端正激DC／DC变换器的电路图
