采用UCC38083控制的DC/DC电路

11-20 22:41:10 | http://www.5idzw.com | DC-DC电路图 | 人气:394
标签:电路图讲解,电子电路图,http://www.5idzw.com 采用UCC38083控制的DC/DC电路,http://www.5idzw.com

     UCC38083/84 系列是BiCMOS工艺研制的新一代PWM控制器,其为电流型控制方式内部设置斜率补偿、软起动以及逐个周期式的限流方式,采用单一元件(Rt)设置振荡频率,最高可达1 MHz,并有很强的输出驱动能力,两输出之间死区设为110ns,最大占空比各自略小于50%,在IC内移去了误差放大器,斜率补偿采用从ISET端流出一电流,通过外接电限监视内部斜率补偿的幅度,此部分在内部增加一放大晶体管从CS端到地,在脉冲时钟的最后时激活工作,以便将CS电容上的电荷放掉,同时帮助减小滤波电容值和电流检测的延迟。下面的应用电路为一个12V输入、2.5V输出的推挽式电路,输出功率为20~200W,UCC38083可用SO-8或DIP-8,如图1所示。

采用UCC38083控制的DC/DC电路

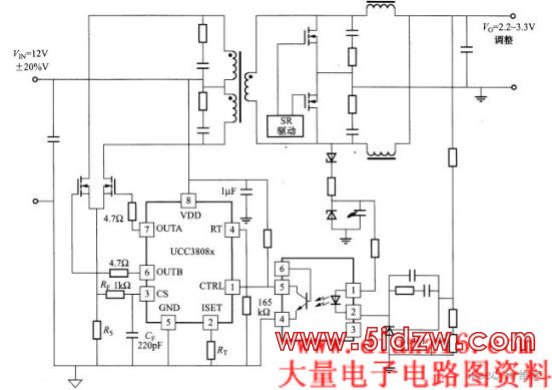

图1采用UCC38083控制的DC/DC电路



  ,采用UCC38083控制的DC/DC电路
