MAX761应用电路图

标签：电路图讲解,电子电路图,http://www.5idzw.com MAX761应用电路图,http://www.5idzw.com

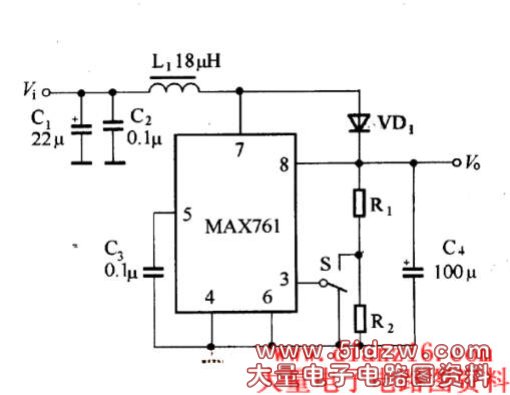

　　MAX761典型应用电路如图所示。电路的输出电压Vo取决于③脚的接法，若③脚接地，为选择IC的内反馈控制，输出电压为12V;当③脚接R1和R2时，则选择为外反馈控制，此时输出电压由下式确定:

                 Vo=1.5(R1+R2)/R2
　　调节R1和R2的电阻值可以得到不同的输出电压。
