基于M62253FP专用IC的锂离子电池充电器电路

11-20 17:42:54 | http://www.5idzw.com | 充电电路电路图 | 人气:510
标签:手机充电器电路图,充电器电路图,http://www.5idzw.com 基于M62253FP专用IC的锂离子电池充电器电路,http://www.5idzw.com

    图1所示为基于M62253FP专用IC的锂离子电池充电器电路。 M62253FP的引脚TIN用于检测电池是否置入和电池温度。当1.64V<VTIN<3.54V,说明电池已经接入,并且温度在正常范围之内,充电器输出恒流进行快速充电,充电电流由电阻RSENSE设定。IC引脚SENSE+和SENSE-用于检测充电电流,当充电电流降低到快速充电电流的10%时,该电流值为充电终止电流。当RSENSE上的电压降小于25mV时 ,经过1.3s的延时(由C2=2.2uf确实),充电结束,并且电路切换到2.55V的恒压输出状态。IC引脚VSENSE用于检测电池电压和输出电压。在恒流充电时,若电压超过4.09V,电路切换到4.1V的恒压充电控制模式。在恒压充电阶段,只要RSENSE上的电压降小于25mV并持续1.3s,则判断为充电状态,并且电路切换到2.55V的恒压模式。如果锂离子电池电压小于2.6V,说明电池过放电或电池短路,经VSENSE检测,禁止充电。在恒流充电中,若电池电压为4.1V,电路则切换到恒压充电模式。充电结束后,若电池电压小于3.9V,并持续1.2s(由C1=2.2uf设定),则开始再次充电。

  LED1和 LED2用于显示充电状态。在充电时,LED1亮, LED2熄灭;在充电结束时,LED1熄灭,LED2点亮。从LED1熄灭到LED2点亮所需的时间为2.5s。

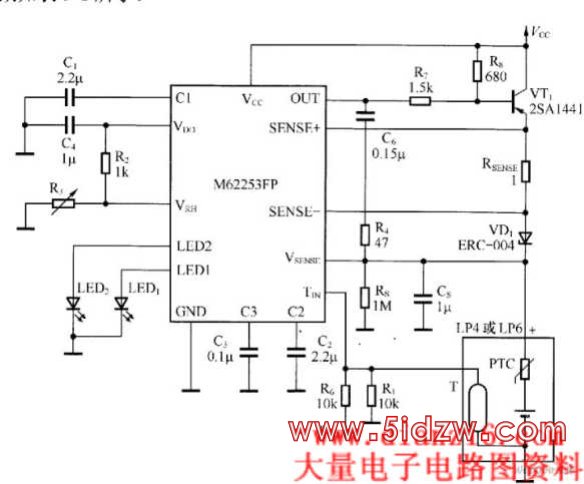

图1基于M62253FP专用IC的锂离子电池充电器电路
