汽车用镍镉电池充电器电路图,http://www.5idzw.com

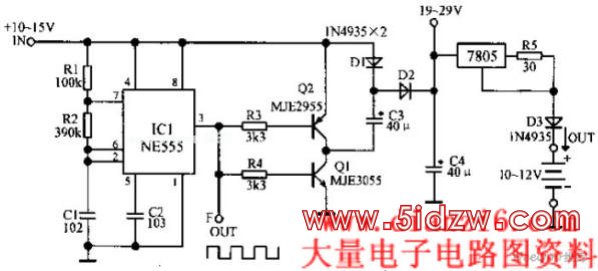

汽车用镍镉电池充电器电路如下图所示，利用NE555定时器和两个功率晶体管构成的倍压电路，将汽车电池的12V电压变换成20V以上，再对12V镍镉电池进行恒流流电。倍压后的电压将电源电流馈送到三端稳流器。NE555连接成多谐振荡器，开关频北为1.4KHz。充电电流调整在50mA，可对十个500mA·h的镍镉电池进行充电。
，汽车用镍镉电池充电器电路图
汽车用镍镉电池充电器电路如下图所示，利用NE555定时器和两个功率晶体管构成的倍压电路，将汽车电池的12V电压变换成20V以上，再对12V镍镉电池进行恒流流电。倍压后的电压将电源电流馈送到三端稳流器。NE555连接成多谐振荡器，开关频北为1.4KHz。充电电流调整在50mA，可对十个500mA·h的镍镉电池进行充电。
，汽车用镍镉电池充电器电路图
