用太阳能电池的镍镉电池充电器电路图,http://www.5idzw.com

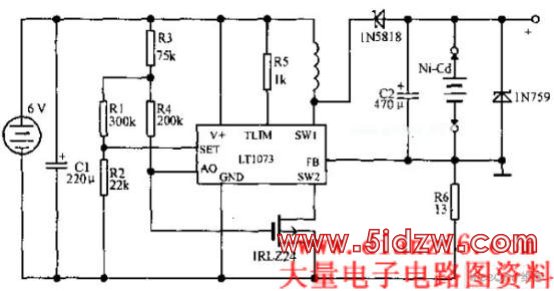

用太阳能电池的镍镉电池充电器电路如下图所示，太阳能电池板提供6V的电压，LT1073经由13Ω电阻检测充电电流，在镍镉电池中维推16mA的固定充电电流。LT1073内的低电压测定器在太阳能板的输出电压降到4V时，LT1073将关断充电电路；而当电压升到5V时又可对电池充电。
，用太阳能电池的镍镉电池充电器电路图
用太阳能电池的镍镉电池充电器电路如下图所示，太阳能电池板提供6V的电压，LT1073经由13Ω电阻检测充电电流，在镍镉电池中维推16mA的固定充电电流。LT1073内的低电压测定器在太阳能板的输出电压降到4V时，LT1073将关断充电电路；而当电压升到5V时又可对电池充电。
，用太阳能电池的镍镉电池充电器电路图
