脉冲充电电流按指数律递减的充电器电路图,http://www.5idzw.com

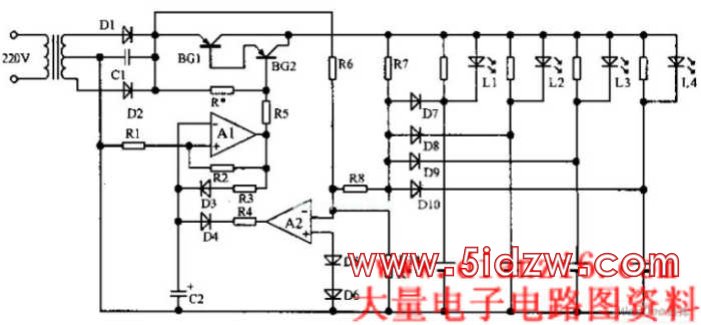

脉冲充电电流按指数律递减的充电器电路如下图所示，A1、A2组成受控多谐振荡器。将A2的阈值设置在1.45V左右时，电池的各种极化电场在充电时所产生的反电动势，将直接影响A2的输出状态。试验表时，当对电流进行肪冲充电时，极化电场的电场强度的消涨速度与电池内部电化学反应的深浅状况呈指数规律变化。本电路就是利用这一规律，达到调节肪冲充电电流的频率与肪宽，实现控制目的。
，脉冲充电电流按指数律递减的充电器电路图
脉冲充电电流按指数律递减的充电器电路如下图所示，A1、A2组成受控多谐振荡器。将A2的阈值设置在1.45V左右时，电池的各种极化电场在充电时所产生的反电动势，将直接影响A2的输出状态。试验表时，当对电流进行肪冲充电时，极化电场的电场强度的消涨速度与电池内部电化学反应的深浅状况呈指数规律变化。本电路就是利用这一规律，达到调节肪冲充电电流的频率与肪宽，实现控制目的。
，脉冲充电电流按指数律递减的充电器电路图
