自动Ni－Cd电池充电器电路图,http://www.5idzw.com

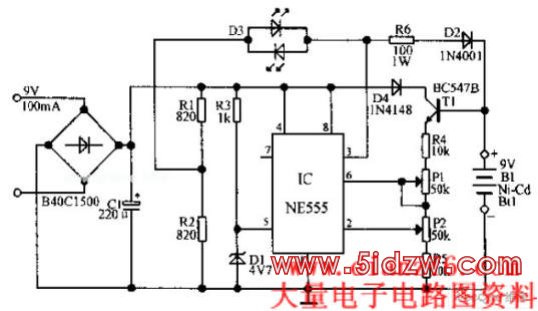

自动Ni－Cd电池充电器电路如下图所示，NE555内部比较器通过齐纳二极管D1设置为4.7V，如果其6脚电位超过这个值，3脚输出变低。如果2脚的电位低于参考电压的一半，输出电压变高。当要充的电池电压很低，IC的输出电位为高，电池将通过R6和D2充电，直到充满为止，这个电压由P2设置，IC的输出随后改变状态，充电停止。但IC通过T1继续对电池进行临控。当电池输出由于自放电作用下降到低于P2设定的电平时，IC使充重新开始。双色发光管D3在充电时发红光，静态时发绿光。
，自动Ni－Cd电池充电器电路图
自动Ni－Cd电池充电器电路如下图所示，NE555内部比较器通过齐纳二极管D1设置为4.7V，如果其6脚电位超过这个值，3脚输出变低。如果2脚的电位低于参考电压的一半，输出电压变高。当要充的电池电压很低，IC的输出电位为高，电池将通过R6和D2充电，直到充满为止，这个电压由P2设置，IC的输出随后改变状态，充电停止。但IC通过T1继续对电池进行临控。当电池输出由于自放电作用下降到低于P2设定的电平时，IC使充重新开始。双色发光管D3在充电时发红光，静态时发绿光。
，自动Ni－Cd电池充电器电路图
