脉冲式快速充电器电路图,http://www.5idzw.com

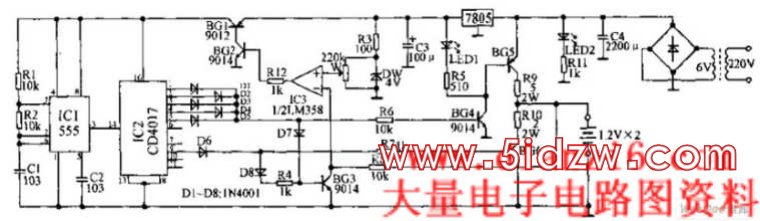

脉冲式快速充电器电路如下图所示，本镍镉电池充电器能减少不良的极化作用，增加电池的使用寿命。电路中，用555接成无稳态振荡器作时钟，频率约500Hz，控制十进制计数器CD4017输出方波脉冲，再通过功率管放大后对镍镉电池进行充放比为5：1的大电流肪冲式充放电，充放电间有间歇性停顿，停顿期间用运算放大器对电池进行电压检测，当电池充满电时，电路自动停止充电。
，脉冲式快速充电器电路图
脉冲式快速充电器电路如下图所示，本镍镉电池充电器能减少不良的极化作用，增加电池的使用寿命。电路中，用555接成无稳态振荡器作时钟，频率约500Hz，控制十进制计数器CD4017输出方波脉冲，再通过功率管放大后对镍镉电池进行充放比为5：1的大电流肪冲式充放电，充放电间有间歇性停顿，停顿期间用运算放大器对电池进行电压检测，当电池充满电时，电路自动停止充电。
，脉冲式快速充电器电路图
